6.5.2 Если тепловая инерция первого слоя ограждающей конструкции D1 < 1, а первого и второго слоев конструкции D1+D2 >= 1, коэффициент теплоусвоения внутренней поверхности следует определять по формуле

R1 • (s1)2 + s2

Yв = -----------------, (6.4)

1 + R1 • s2

где R1, s1, s2 - то же, что в формуле (5.4). Mos cvetok цветы москва марьина www.flowerty.ru.

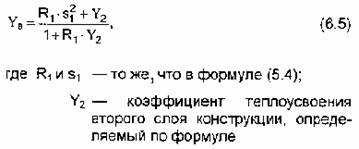

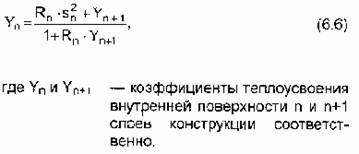

6.5.3 Если тепловая инерция первых n слоев конструкции D1 + D2 + . + Dn < 1, а тепловая инерция n + 1 слоев D1 + D2 + . + Dn + Dn+1 >= 1, коэффициент теплоусвоения внутренней поверхности следует определять по формуле

6.5.4 Если какой-либо слой конструкции является неоднородным, следует определять средний коэффициент теплоусвоения материалов этого слоя sср, Вт/(кв.м•°С), по формуле

11

СНБ

2.04.01-97

s1•F1 + s2•F2 + .+ sn•Fn

sср = --------------------------, (6.7)

F1 + F2 + . + Fn

где s1,s2, ., sn - коэффициенты теплоусвоения отдельных материалов слоя, Вт/(кв.м•°С);

F1,F2, ., Fn - площади, занимаемые отдельными материалами по поверхности слоев.

6.6 Коэффициент теплоусвоения поверхности внутренних однородных (однослойных) ограждающих конструкций Yв следует определять по формуле

Yв = 0,5R • s¤, (6.8)

где R - то же, что в формуле (5.5);

s - то же, что в формуле (5.4).

6.7 Коэффициент теплоусвоения внутренней многослойной ограждающей конструкции следует определять в соответствии с 6.5, приняв, что в условной середине конструкции s = 0. Условная середина симметричной ограждающей конструкции находится в средней плоскости конструкции, а условная середина несимметричной конструкции находится в плоскости, для которой показатель тепловой инерции равен половине тепловой инерции всей конструкции.

6.8 Расчетные теплотехнические показатели строительных материалов для определения коэффициента теплоусвоения поверхности внутренних ограждающих конструкций следует принимать для условий эксплуатации А.

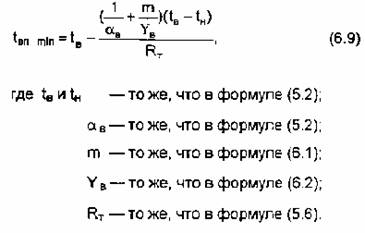

6.9 Минимальная температура внутренней поверхности наружной ограждающей конструкции, tвп min, °С, определяемая по формуле (6.9), не должна быть ниже температуры точки росы при расчетных значениях температуры и относительной влажности внутреннего воздуха.

7 Теплоусвоение поверхности полов

7.1 Поверхность пола жилых и общественных зданий, административных и бытовых зданий и помещений промышленных предприятий и отапливаемых помещений производственных зданий (на участках с постоянными рабочими местами) должна иметь показатель теплоусвоения Yп, Вт/(кв.м•°С), не более нормативной величины, приведенной в таблице 7.1.

7.2 Показатель теплоусвоения поверхности пола Yп, Вт/(кв.м•°С), следует определять следующим образом:

а) если покрытие (первый слой покрытия пола) имеет тепловую инерцию D1 = R1 • s1 >= 0,5, то показатель теплоусвоения поверхности пола следует определять по формуле

Yп = 2 • s1, (7.1)

б) если первые n слоев конструкции пола ( n >= 1 ) имеют суммарную тепловую инерцию

D1 + D2 + . + Dn < 0,5, но тепловая инерция n + 1 слоев D1+D2+ . +Dn+1 >= 0,5, то показатель теплоусвоения поверхности пола Yп следует определять последовательно расчетом показателей теплоусвоения поверхностей слоев конструкции, начиная с n-го до 1-го:

для n-го слоя - по формуле

для i-го слоя (i=n-1, n-2; . ;1) - по формуле
