где Rт тр - требуемое сопротивление теплопередаче, кв.м•°С/Вт, определяемое по формуле

n (tв - tн)

Rт тр = -------------, (5.2)

aв • tв

tв - расчетная температура внутреннего воздуха, °С, принимаемая по таблице 4.1;

4

СНБ 2.04.01-97

tн - расчетная зимняя температура наружного воздуха, °С, принимаемая по таблице 4.3 с учетом тепловой инерции ограждающих конструкций D (за исключением заполнений проемов) по таблице 5.2;

n - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по таблице 5.3;

ав - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(кв.м•°С), принимаемый по таблице 5.4;

tВ - расчетный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, °С, принимаемый по таблице 5.5;

Стэ - стоимость тепловой энергии, руб/ГДж, принимаемая по действующим ценам;

Zот - продолжительность отопительного периода, сут., принимаемая по таблице 4.4;

tн от - средняя за отопительный период температура наружного воздуха, °С, принимаемая по таблице 4.4;

См - стоимость материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции, руб./куб.м, принимаемая по действующим ценам;

Л(лямбда) - коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(м•°С), принимаемый по приложению А.

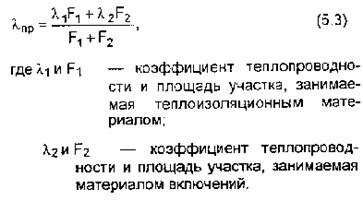

При наличии в теплоизоляционном слое ограждающей конструкции сквозных включений из материалов с другим, чем у материала этого слоя коэффициентом теплопроводности для определения экономически целесообразного сопротивления теплопередаче принимают приведенный коэффициент теплопроводности слоя, определяемый по формуле

5.3 Тепловую инерцию ограждающей конструкции D следует определять по формуле

D = R1•s1 + R2•s2 + . + Rn•sn, (5.4)

где R1, R2, . , Rn - термические сопротивления отдельных слоев ограждающей конструкции, кв.м•°С/Вт, определяемые по формуле (5.5);

s1, s2, . , sn - расчетные коэффициенты теплоусвоения материала отдельных слоев ограждающей конструкции в условиях эксплуатации, Вт/(кв.м•°С), по таблице 4.2, принимаемые по приложению А.

Расчетный коэффициент теплоусвоения воздушных прослоек принимается равным нулю. Слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются.

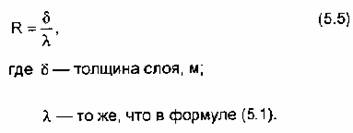

5.4 Термическое сопротивление однородной ограждающей конструкции, а также слоя многослойной конструкции R, кв.м•°С/Вт, следует определять по формуле

5.5 Сопротивление теплопередаче наружных дверей (кроме балконных) и ворот Rт должно быть не менее 0,6 значения требуемого сопротивления теплопередаче наружных стен Rт тр, определяемого по формуле (5.2) при расчетной зимней температуре наружного воздуха, равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

5.6 Сопротивление теплопередаче заполнений наружных световых проемов (кроме заполнений световых проемов в помещениях с избытками явной теплоты) Rт должны быть не менее нормативного сопротивления теплопередаче Rт норм, приведенного в таблице 5.1.

5

СНБ 2.04.01-97

Таблица 5.2

------------------------------------------------------------------

Тепловая инерция ¦ Расчетная зимняя температура наружного

ограждающей ¦ воздуха tН, °С

конструкции D ¦

--------------------+---------------------------------------------

До 1,5 включ. ¦Средняя температура наиболее холодных суток

¦обеспеченностью 0,98

Св.1,5 до 4,0 включ.¦То же, обеспеченностью 0,92

" 4,0 " 7,0 " ¦Средняя температура наиболее холодных трех
