8.5 Сопротивление воздухопроницанию заполнений световых проемов следует принимать по приложению Д.

9 Сопротивление паропроницанию ограждающих конструкций

9.1 Сопротивление паропроницанию ограждающей конструкции в пределах от внутренней поверхности до плоскости возможной конденсации Rп должно быть не менее требуемого сопротивления паропроницанию Rп тр, м2•ч•Па/мг, определяемого по формуле

ев - Ек

Rп тр = Rпн ---------, (9.1)

Eк - енот

где Rпн - сопротивление паропроницанию ограждающей конструкции в пределах от плоскости возможной конденсации до наружной поверхности ограждающей конструкции, м2•ч•Па/мг, определяемое в соответствии с 9.5 и 9.6;

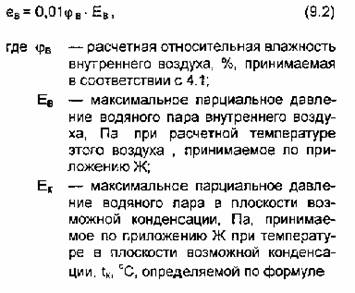

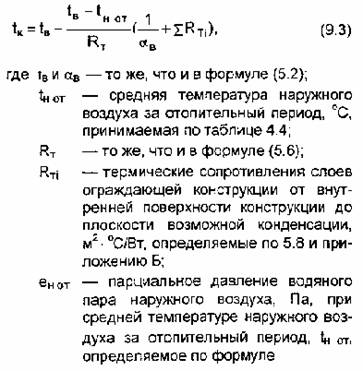

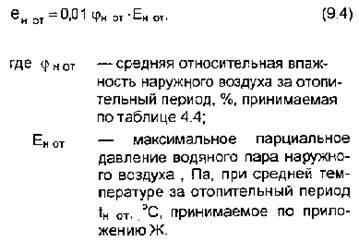

ев - парциальное давление водяного пара внутреннего воздуха, Па, при расчетных температуре и влажности этого воздуха, определяемое по формуле

14

СНБ 2.04.01-97

Таблица 8.1

------------------------------------------------------------------

¦Нормативная

¦воздухопро-

Ограждающие конструкции ¦ницаемость

¦ Gнорм,

¦ кг/(м2•ч)

------------------------------------------------------+-----------

1 Наружные стены, перекрытия и покрытия жилых, общест-¦

венных зданий, административных и бытовых зданий и по-¦

мещений промышленных предприятий ¦ 0,5

¦

2 Наружные стены, перекрытия и покрытия производствен-¦

ных зданий ¦ 1,0

¦

3 Входные двери в квартиры ¦ 1,5

¦

4 Окна и балконные двери жилых и общественных зданий, ¦

а также административных и бытовых зданий и помещений ¦

промышленных предприятий; окна производственных зданий¦

с кондиционированием воздуха; двери и ворота производ-¦

ственных зданий ¦ 10,0

¦

5 Зенитные фонари производственных зданий, окна произ-¦

водственных зданий с избытками явного тепла не более ¦

23 Вт/куб.м ¦ 15,0

¦

6 Окна производственных зданий с избытками явного ¦

тепла более 23 Вт/куб.м ¦ 30,0

------------------------------------------------------------------

Примечание - Воздухопроницаемость стыков панелей наружных стен жилых, общественных и производственных зданий должна быть не более 0,5 кг/(м•ч).

------------------------------------------------------------------

9.2 Для расчета требуемого сопротивления паропроницанию ограждающей конструкции принимают, что плоскость возможной конденсации в однородной (однослойной) конструкции располагается на расстоянии равном 0,66 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с поверхностью теплоизоляционного слоя, ближайшей к наружной поверхности ограждающей конструкции.

9.3 Для обеспечения требуемого сопротивления паропроницанию ограждающей конструкции следует определять сопротивление паропроницанию конструкции в пределах от ее внутренней поверхности до плоскости возможной конденсации Rп по 9.4 и 9.5.

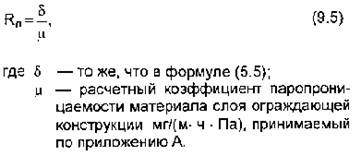

9.4 Сопротивление паропроницанию слоя ограждающей конструкции Rп, кв.м•ч•Па/мг, следует определять по формуле

9.5 Сопротивление паропроницанию части многослойной ограждающей конструкции равно сумме сопротивлений паропроницанию составляющих ее слоев.

Сопротивление паропроницанию листовых материалов и тонких слоев пароизоляции следует принимать по приложению И.
