; где I – номер зуба.

При совместном действии момента и радиальной силы F, нагрузка между зубьями будет распределяться неравно­мерно

и

В реальных соединениях имеются погрешности в угловом шаге зубьев вала и втулки, а также радиальные зазоры, ко­торые приводят к существенно неравно­мерному распределению нагрузки в ок­ружном направлении и циклическому взаимному смещению деталей в осевом направлении, изнашиванию зубьев и раз­витию контактной коррозии.

В приближенном расчете концентрацию нагрузки учитывают общим коэффициен­том ш. Для улучшения распределения нагрузки и повышения долговечности соединений повышают точность изготовления, совершенствуют формы деталей и выполняют ряд других мероприя­тий.

11

Штифтовые соединения

Штифтовые соединения

применяют при небольших нагрузках преимущественно в приборостроении. Соединяемые детали сопрягаются при этом по переходным посадкам.

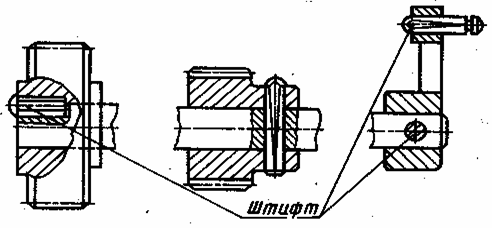

Рисунок 14 – Штифтовые соединения

Для исключения выпадения в процессе работы используют штифты: с насеченными канавками, вальцованные, резьбовые. Часто для этих же целей произ­водят разведение концов штифтов.

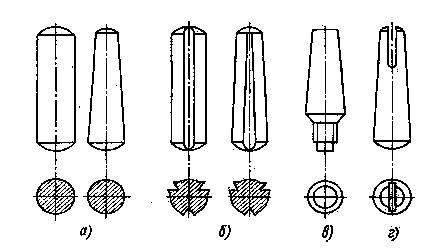

Рисунок 15 – Штифты (а – гладкие, б – с канавками, в – с резьбовым концом, г – разводной конический)

Основные типы штифтов стандартизо­ваны. Их изготовляют из углеродистых сталей 30, 45, 50 и др.

По характеру работы штифтовое соеди­нение подобно заклепочному (работает на срез и смятие). Для расчета соединения используют те же зависимости. Условие прочности при срезе радиального штифта,

а условие прочности по смятию

где Ft - срезающая сила (осевая или окружная); i - число поверхностей среза; Ас=рd2/ 4 - площадь штифта при срезе; Асм=d(D-d1) - площадь поверхности смятия (сжатия); [фc]=70?80 МПа­ - допускаемое напряжение при срезе; [усм] =200?300 МПа - допускаемое напряжение при смятии.

Срезающая сила при передаче вра­щающего момента Ft=2T/d1.

Штифты диаметром d=(0,1?0,15)dв и длиной l=(3?4)dв (dв - диаметр вала) устанавливают по посадке с натягом Н7/r6 в отверстия, совместно просверленные и развернутые при сборке в валу и ступице по стыку посадочных поверхностей.

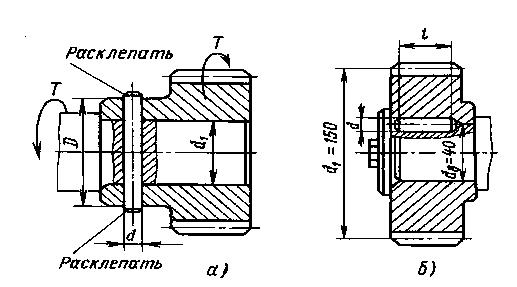

Рисунок 16 – Схемы к расчёту соединений радиальным (а) и осевым (б) штифтами

Многоштифтовые соединения этого типа по прочности близки к шлицевым.
