Сети напряжением до 1 кВ служат для распределения электроэнергии внутри цехов промышленных предприятий, а также для питания некоторых ЭП, расположенных за пределами цеха на территории предприятии. Цеховые электрические сети напряжением до 1 кВ являются составной частью СЭС промышленного предприятия и осуществляют непосредственное питание большинства ЭП. Схема внутри цеховой сети определяется технологическим процессом производства, планировкой помещений цеха, взаимным расположением ТП, ЭП и вводов питания, расчётной мощностью, требованиями бесперебойности электроснабжения, технико-экономическими соображениями, условиями окружающей среды.

На (рис 1) показано устройство внутрицеховых электроустановок, соединение которых между собой по определённой схеме образует цеховую электрическую сеть.

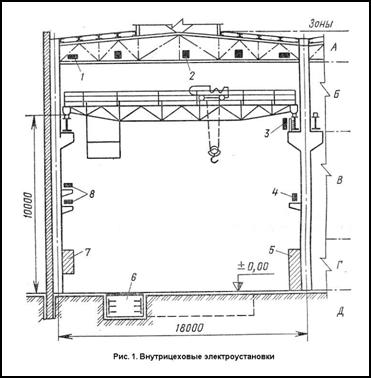

На (рис 1), представляющем собой поперечный разрез пролёта производственного помещения цеха, показаны открытые шинные магистрали 1

, расположенные в верхней зоне (А)

цеха. Там же установлен осветительный шинопровод 2

. На капители колонны в зоне (Б)

расположен троллейный шинопровод 3

для питания нагрузок мостового крана, по конструкциям вдоль стены цеха в зоне (В)

размещены распределительный 4

и магистральные 8

шинопроводы. В цехе в зоне (Д)

имеется кабельный канал 6

для прокладки внутрицеховых кабелей, распределительный шкаф 5

для питания силовых электроприемников и осветительный щиток 7

зона (Г)

.
