Кроме шинопроводов в качестве основного электрооборудования для внутрицеховых сетей напряжением до 1 кВприменяются: панели распределительные, силовые распределительные шкафы, распределительные пункты, ящики с рубильниками и предохранителями, ящики с блоками выключатель – предохранитель, щитки освещения, плавкие предохранители, магнитные пускатели, контакторы, автоматические выключатели и др.

Щиты, вводные устройства, шкафы, панели, щитки и другие распределительные устройства современных конструкций – это законченные комплектные устройства для приёма и распределения электроэнергии, управления и защиты ЭУ от перегрузок и коротких замыканий. В них смонтированы коммутационные и защитные аппараты, измерительные приборы, аппаратура автоматики и вспомогательные устройства.

Для комплектования распределительных устройств (щитов низкого напряжения цеховых ТП) применяются распределительные панели одностороннего обслуживания типа ЩО-70М. Их целесообразно применять на ТП, встроенных в производственные помещения предприятия, с трансформаторами мощностью до 630 кВА.

На крупных и ответственных ТП с трансформаторами мощностью 1000 кВАи более при установке сложных коммутационных аппаратов, требующих обслуживания с задней стороны, применяются панели двухстороннего обслуживания.

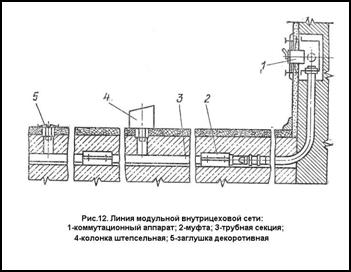

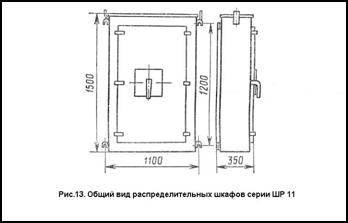

В цехах промышленных предприятий для распределения электроэнергии применяются силовые распределительные шкафы ШР11(рис. 13).

Применяются также распределительные пункты серии ПР24с автоматическими выключателями А3700

взамен распределительных пунктов, ПР9000

, в которые встраивались снятые с производства автоматические выключатели А3100

.

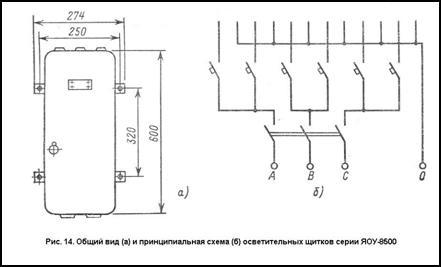

Осветительные групповые щитки типов ЯОУ-8501, ЯОУ-8504

(рис. 14) предназначены для распределения электроэнергии, защиты от перегрузок и токов короткого замыкания осветительных сетей. Они применяются в трёхфазных сетях переменного тока напряжением 380/220 В

с глухозаземлённой нейтралью и могут служить для нечастых (до шести в час) оперативных включений и отключений электрических цепей.

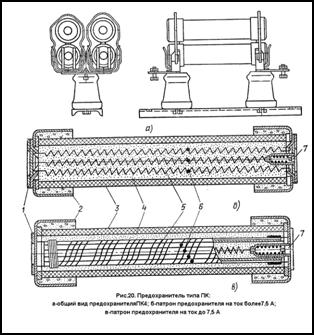

Для защиты внутрицеховых электрических сетей от токов КЗ служат плавкие предохранители. Предохранители насыпные серии ПКизготавливаются на напряжение 3-35 кВ и номинальные токи до 400 А. Патрон предохранителя (рис. 20) состоит из фарфоровой трубки 3

, армированный латунными колпачками 2

. Внутри патрона размещены медные или серебряные плавкие элементы. Для обеспечения нормальных условий гашения дуги плавкие элементы должны иметь значительную длину и малое сечение. Это достигается применением нескольких параллельных вставок 5

, намотанных на ребристый керамический сердечник (рис. 20 в), или, при больших токах, несколько спиральных вставок (рис. 20, б). После того как трубка заполнена кварцевым песком 4

, торцевые отверстия закрываются крышками 1

и тщательно запаиваются. Нарушение герметичности, увлажнение песка могут привести к потере способности гасить дугу. Для уменьшения температуры плавления плавкой вставки использован металлургический эффект. На плавкие из меди напаяны шарики из олова 6

, которые, расплавляясь при температуре не более С, растворяют в себе медь вставки, цепь обрывается и загорается дуга в нескольких параллельных каналах (в соответствии с числом вставок). Возникшая дуга охлаждается зернами кварца в узкой щели и гаснет раньше, чем ток КЗ в цепи достигнет наибольшего значения. Это свойство называется токоограничивающим эффектом. Такое свойство предохранителей позволяет не проверять по действию токов КЗ токоведущие части и аппараты, находящиеся за ними.

Срабатывание предохранителя определяется по указателю 7

, который выбрасывается пружиной из трубки после перегорания стальной вставки, нормально удерживающей пружины в подтянутом состоянии. Стальная вставка перегорает после рабочих вставок, когда по ней проходит весь ток.

Полное время отключения при токах КЗ предохранителем ПК 0,005-0,008 с, отключаемый ток КЗ до 40 кА.

Патрон ПК вставляется в контакты, укреплённые на опорных изоляторах (рис. 20, а). В зависимости от номинального тока в предохранителях может быть один, два, четыре патрона (ПК1, ПК2, ПК4).

. Они являются простейшими аппаратами токовой защиты, действие которых основано на перегорании плавкой вставки. Предохранитель включается последовательно в фазу защищаемой цепи. Наименьший ток, при котором плавкая вставка предохранителя ещё не перегорает при длительной работе, называется током неплавления Этот ток по значению должен быть, возможно, ближе к номинальному току , на который маркируется плавкая вставка. Отношение I/I должно быть несколько больше единицы. Зависимость времени перегорания плавкой вставки (времени срабатывания предохранителя) от тока цепи называется защитной или время-токовой характеристикой предохранителя. Предохранители являются токоограничивающими аппаратами, так как в них обеспечивается деионазация околодугового пространства, а, следовательно, и отключение цепи настолько быстро, что при больших кратностях тока в предохранителе ток не успевает достигнуть своего предельного значения.
