Для укрепления плоских стенок котла применяются различные свя­зи. Плоские днища подкрепляются длинными связями, представляющими собой стержни круглого сечения, имеющие на утолщенных концах нарез­ку 9 ниток на 25,4 мм.

Длинные связи бывают с различными и одинаковыми диаметрами нарезанных концов. Концы связей ввертываются в наре­занные отверстия в днищах (рис. 12), иногда подкреплен­ных в этих местах приклепан­ными или приваренными на­кладками.

Нарезки отверстий в дни­щах при различном их диамет­ре имеют также одинаковый шаг и служат продолжением одна другой. Нарезаются эти отверстия одновременно специальными длинными мет­чиками. Связи закрепляются гайками с шайбами, поставленными с внут­ренней и наружной стороны каждого конца.

Диаметр длинных связей колеблется от 38 до 80 мм. Короткие связи соединяют задние плоские стенки огневых камер с задним днищем, шинельные листы — с бочкой котла, а также плоские стенки огневых камер между собой.

Короткие связи ввинчиваются в соединяемые листы, и головки их расклепываются (рис. 13), либо на концы связей навинчиваются гайки с шайбами. Форма шайбы определяется по­верхностью прилегания. Так, например, для соединения стенки огневой камеры с задним днищем котла шайбы имеют форму плоскую и клиновую (рис. 14).

В последнее время получила значительное распространение элек­троприварка коротких связей. Исследования показали, что вварные связи обладают проч­ностью на разрыв, не меньшей, чем нарезные связи.

О несомненных преимуществах этого способа соединения свиде­тельствует опыт длительной эксплуатации ряда котлов, у которых всё короткие связи приварены. Приварка связей допускается только с раз­решения Морского Регистра.

Подкрепление нёба огневых камер осуществляется при помощи:

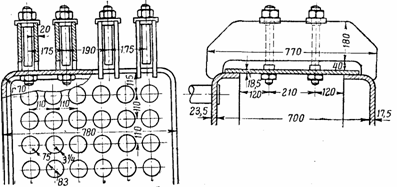

Рисунок 15

а) анкерных скоб (рис. 15), б) подвесных скоб (рис. 16).

Подвесные скобы соединяются с бочкой котла одной или двумя тя­гами на шарнирах, которые и воспринимают напряжения от изгиба, испытываемого потолком камеры. Это крепление сложно, загромождает внутреннее пространство котла, затрудняет осмотр и чистку, а поэтому применяется только в случае невозможности достаточно прочно подкре­пить потолок одними анкерными скобами.
