Рис.1.1. Соотношение между параметрами S и G, характеризующими закрутку.

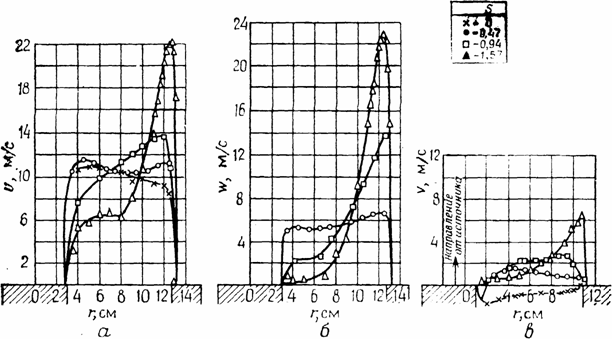

Рис. 1.2. Радиальные распределения осевой, окружной и радиальной скоростей на выходе из закручивающего устройства со смешанной тангенциально-осевой подачей, демонстрирующие влияние изменения степени закрутки :

а — осевая скорость; б — окружная скорость; в — радиальная скорость.

S ~ G дает в этом случае заниженные значения S при задан­ных значениях G, так что фактически более реальным оказы­вается следующее соотношение между S и G:

(1.6),

также изображенное на рис. 1.1.

Течение может быть охарактеризовано также локальным параметром закрутки Sx, в котором используется толщина слоя смешения rb, а не радиус сопла d/2. Кроме того, закрут­ка потока может выражаться непосредственно через угол уста­новки лопаток закручивающего аппарата и геометрические па­раметры сопла, через тягу и вращающий момент закручиваю­щего устройства, через угол расширения струи вниз по потоку от сопла и через другие параметры. Целесообразно связать угол установки лопаток закручивающего аппарата с создавае­мым им значением параметра закрутки. В этой связи для сравнения следует заметить, что угол установки лопаток (φ и параметр закрутки S связаны приближенным соотношением

(1.7),

где d и dh - соответственно диаметры сопла и втулки закру­чивающего аппарата. Это соотношение вытекает из предполо­жения о распределении осевой скорости в кольцевом канале, соответствующем движению газа как целого, и допущению о малой толщине лопаток, имеющих постоянный угол φ по отно­шению к направлению основного потока и сообщающих потоку постоянную скорость закрутки. Действительно, интегрируя вы­ражения (1.2), (1.3) по r от Rh=dh/2 до R=d/2, получим

, ,

откуда следует соотношение (1.7). В случае безвтулочного за­кручивающего аппарата (или для аппарата с очень малым отношением dh/d) приведенное выше выражение упрощается следующим образом:

(1.8),

так что, например, углы установки лопаток 15°, 30°, 45°, 60°, 70° и 80° соответствуют значениям S, равным примерно 0,2; 0,4; 0,7; 1,2; 2,0 и 4,0 соответственно. Здесь предполагает­ся 100%-ная эффективность закручивающего аппарата, но в действительности она уменьшается при увеличении угла уста­новки. На рис.1.3 приведен примерный вид зависимости угла выхода потока воздуха θ для закручивающего аппарата с плоскими лопатками от угла установки лопаток φ и отноше­ния шага установки лопаток к длине хорды σ=s/c. Сле­дует также отметить, что целесообразно использовать изогну­тые лопатки в решетках закручивающих аппаратов, и по неко­торым экспериментальным данным известно, что эффективный угол закрутки, сообщаемой потоку, определяется углом уста­новки задней кромки.

Рис.1.3. Изменение угла выхода θ для закручивающего устройства с пло­скими лопатками в зависимости от угла установки лопаток φ и отношения шага установки к хорде σ=s/c, полученное на основе данных для каскада плоских лопаток (а) и данных для каскада криволинейных лопаток (б).
