Длина расширяющейся части сопла:

мм (0,012м),

Где α – угол раскрытия. α=7…11˚. Принимаем α=10˚.

Массовый расход природного газа: G = V0г · ρ0 = 0,27 · 0,714 = 0,1928 кг/с.

3 РАСЧЕТ ИСТЕЧЕНИЯ ВОЗДУХА (ГАЗА НИЗКОГО ДАВЛЕНИЯ) ЧЕРЕЗ ЩЕЛЕВОЕ СОПЛО

Так как давление воздуха отличается от давления окружающей среды менее, чем на 10%, то воздух считается газом низкого давления. Плотность и температуру воздуха в процессе истечения принимаем постоянными.

Скорость истечения воздуха в этом случае рассчитываем по формуле:

,

где φ = 0,85…0,9 – коэффициент, учитывающий потери при истечении.

Принимаем φ = 0,9;

W1 −скорость перед соплом. Принимаем W1=0;

ρ – плотность воздуха, приведенная к действительным условиям.

кг/м3

Р1− давление воздуха перед соплом:

Р1 = Рв +101,3 = 3,4 + 101,3 = 104,7 кПа (104700 Па).

Тогда м/с

Скорость истечения при нормальных физических условиях

м/с.

Площадь F попречного сечения кольцевой щели для истечения воздуха определим из уравнения неразрывности:

Gв= V0в · ρ0в = W · ρ · F; ,

где V0в=α · L0· V0г= 1,15 · 9,52 · 0,27 =2,96 м3/с;

тогда м2.

Диаметр D кольцевой щели рассчитаем с учетом наружного диаметра d сопла Лаваля (рис. 3): d = dвых+ 5 = 18,9 + 5 = 23,9 мм (0,0239м).

С другой стороны, ,

откуда м (289мм).

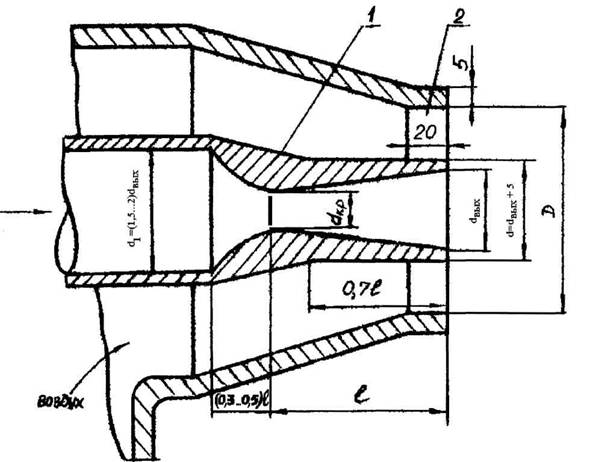

1 - сопло Лаваля; 2 - воздушное щелевое сопло Рис. 3 - Выходная часть горелки

Вычертить в масштабе по размерам:

dкр=16,8 мм; dВых=218,9мм; 1=12 мм; D=289 мм.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЫМОВОГО ТРАКТА

4.1 Расчет гидравлических сопротивлений дымового тракта

Гидравлический расчет дымового тракта необходим для последующего выбора тягового устройства (дымососа, эжектора, дымовой трубы). Если одно тяговое средство обслуживает несколько параллельных трактов, то выбор его производится по сопротивлению наиболее напряженного тракта (а не по сумме сопротивлений всех параллельных трактов). Схема дымового тракта приведена на рис. 4.
