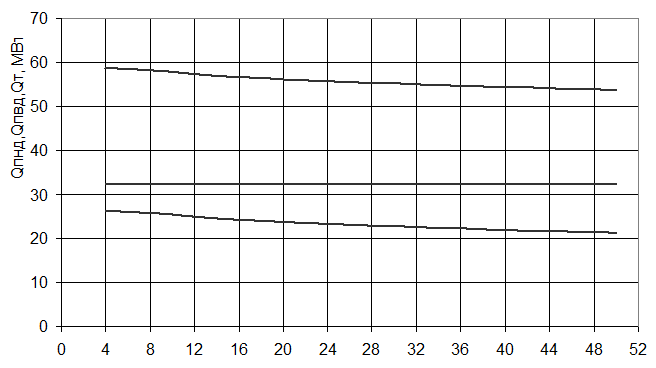

Рис. 9 Изменение тепловой нагрузки ПНД и ПВД при повышении давления в конденсаторе.

В результате повышения давления в конденсаторе тепловая нагрузка подогревателей высокого давления не изменяется, тепловая нагрузка подогревателей низкого давления снижается и снижается общая тепловая нагрузка регенеративных подогревателей. При этом энтальпия питательной воды снижается всего на 1 кДж/кг. Это происходит вследствие того, что повышается энтальпия насыщения в конденсаторе и повышается энтальпия конденсата на входе в систему регенерации. В результате протекания двух взаимообратных процессов энтальпия питательной воды практически не изменяется.

8. Общее заключение по результатам расчётов и анализа.

Как уже говорилось раннее, исходный и расчетный режимы экономически выгодны, так как при работе в этих режимах величина удельного расхода условного топлива (а, следовательно, и себестоимость электроэнергии, выработанной на данной турбоустановке) ниже, чем величина приведённого расхода условного топлива на замещающей изменение выработки электроэнергии турбоустановке. При этом по той же причине расчётный режим с давлением в конденсаторе 50 кПа выгоднее, чем исходный с давлением 4 кПа.

Однако, следует отметить что работа турбоустановки с ухудшенным вакуумом снижает надёжность работы 24 и 25 ступеней цилиндра низкого давления, так как они работают в нерасчётном чисто вентиляционном режиме. Это приводит к повышению вибрации турбины и риску поломки лопаток ступеней ЦНД. Для самого конденсатора повышение давления не опасно.

Давление в конденсаторе можно повысить двумя способами:

1) Снижением объёма отсасываемой из конденсатора паровоздушной смеси путём уменьшения расхода пара, подаваемого на эжектор из диаэратора, для пароструйных эжекторов, или снижением отбора воды на эжектор из циркуляционного водовода для водоструйных эжекторов.

2) Снижением расхода циркулирующей воды, что приведёт к росту её температуры и повышению давления насыщения в конденсаторе.

Повышение давления в конденсаторе может быть использовано для повышения теплофикационной нагрузки при невозможности оперированием регулирующей диафрагмой (например, заклинило РД или сломался сервомотор, приводящий в движение регулирующую диафрагму).

Об условиях и возможностях перехода к более эффективным режимам работы нужно судить, исходя из того, что важнее: номинальный режим работы цилиндра низкого давления или необходимость получения пиковых теплофикационных нагрузок. Если важнее работа ступеней ЦНД в номинальном режиме и есть запас по тепловой нагрузке ПВК, то следует загружать ПВК и давление в конденсаторе удерживать ниже 13 кПа – давления в конденсаторе при холостом ходе ЦНД. Если резерва тепловой мощности ПВК нет и необходимо получить пиковую теплофикационную нагрузку при невозможности оперирования РД, то следует значительно, выше 30 кПа, повышать давление в конденсаторе указанными способами.
