Проанализируем зависимость тепловых потерь в конденсаторе от давления в нём. В таблице 10 приведены значения тепловых потерь в конденсаторе и соответствующее давление насыщения в нём.

Таблица 10.

Зависимость величины тепловых потерь в конденсаторе от давления в нём.

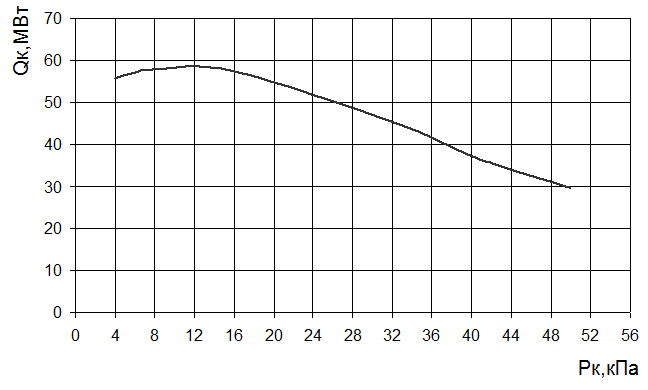

Рисунок 6. Зависимость величины тепловых потерь в конденсаторе от давления в нём.

Потери теплоты в конденсаторе равны:

где - теплота конденсации потока пара, поступающего в конденсатор

- теплота, получаемая при охлаждении потока рециркуляции

Потери в конденсаторе уменьшаются в основном из-за того, что уменьшается расход пара через цилиндр низкого давления турбины, а , следовательно, уменьшается расход пара в конденсатор. Сравнивая графики расхода пара в конденсатор (рисунок 1) и график тепловых потерь в конденсаторе ( рисунок 6), можно сказать, что потери зависят от расхода пара в конденсатор, от энтальпии пара на выходе цилиндра низкого давления и расхода конденсата в потоке рециркуляции. С увеличением давления в конденсаторе расход пара в конденсатор снижается, расход потока рециркуляции увеличивается, увеличивается энтальпия потока рециркуляции, увеличивается энтальпия пара на входе в конденсатор (из-за работы ЦНД в вентиляционном режиме). Поэтому потери теплоты при конденсации пара снижаются, от потока рециркуляции увеличиваются. Но потери теплоты от конденсации пара снижаются быстрее, чем возрастают потери от потока рециркуляции, поэтому потери теплоты в конденсаторе снижаются при увеличении давления насыщения в нём.
