Зависимость внутренней мощности турбины от давления в конденсаторе.

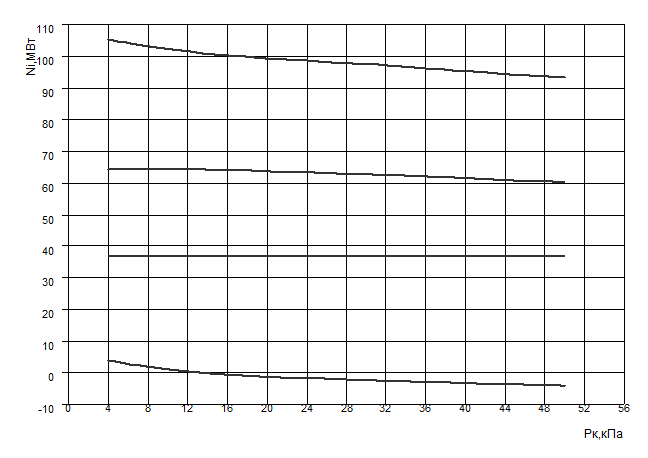

Рисунок 4. Зависимости мощностей ЦВД, ЦСД, ЦНД от давления в конденсаторе.
При увеличении давления в конденсаторе ступени цилиндра низкого давления турбины переходят вентиляционный режим, что характеризуется отрицательной внутренней мощностью ЦНД. В ЦСД из-за увеличения давления пара в 7 отборе также происходит незначительное снижение внутренней мощности. В ЦВД внутренняя мощность падает, но очень незначительно. В результате полная внутренняя мощность турбины снижается при увеличении давления в конденсаторе. Это снижение в основном обусловлено переходом ЦНД в вентиляционный режим.
