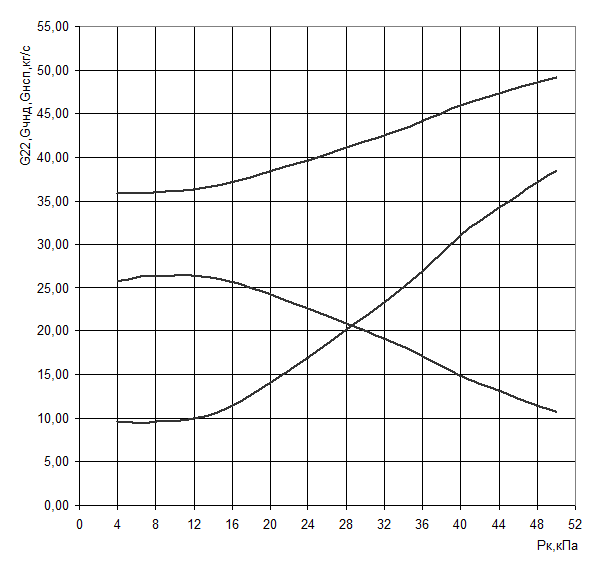

Рисунок 3. Зависимости расхода пара через 22 ступень, ЦНД, на НСП от давления в конденсаторе.

Как видно из принципиальной тепловой схемы турбоустановки Т-100-130 расход пара через промежуточный отсек складывается из расходов пара на 7 отбор ( так как ПНД-1 отключен во всех режимах, кроме исходного, то расход пара на НСП в этих режимах равен расходу пара в 7 отборе ) и расхода пара на ЦНД. В результате повышения давления в конденсаторе повышается давление в 7 отборе и на входе в 22 ступень ( на входе в промежуточный отсек ). При этом уменьшается расход пара через ЦНД и увеличивается расход пара в 7 отборе. Но расход пара в 7 отборе увеличивается быстрее, чем уменьшается расход пара через ЦНД, поэтому расход пара через промежуточный отсек возрастает с увеличением давления в конденсаторе.
