Расчет паровой турбины Т-100-130, расчет ступени
Дано:
Тип котельного агрегата: БКЗ-420-140
Температура острого пара: 550
Температура питательной воды: 230
Температура уходящих газов: 158
Температура холодного воздуха: 70
Содержание кислорода на выходе из топки: 2,4
Марка топлива: мазут высокосернистый
Содержание горючих в шлаке и провале: 0
в уносе: 0
Содержание пордуктов неполного сгорания в уходящих газах:
СО=5,3
СН4=2,7
Н2=2,1
Характеристика топлива в %
Wp |
Ap |
Sp |
Hp |
Cp |
Np |
Op |
Qp |
3 |
0.1 |
2.8 |
10.4 |
83.0 |
0.77 |
0.77 |
38800 |
1. Определение hк.а.бр по данным испытания
1.1. Определение потерь с механическим недожогом
q4= 0.02%
1.2. Потери тепла с уходящими газами:
iтл =Стлр´ tтл=0.475´100=47.5 кДж/кг
Cтлр=0.415+0.0006´100=0.475
Qрр =Qрн+ iтл=38800+47.5=38847.5 кДж/кг =9271,4 ккал/кг
aт//= 21/(21-О2)=21/(21-2,4)=1,13
aух.г.=aт//+SDai=1,13+0,15=1,28

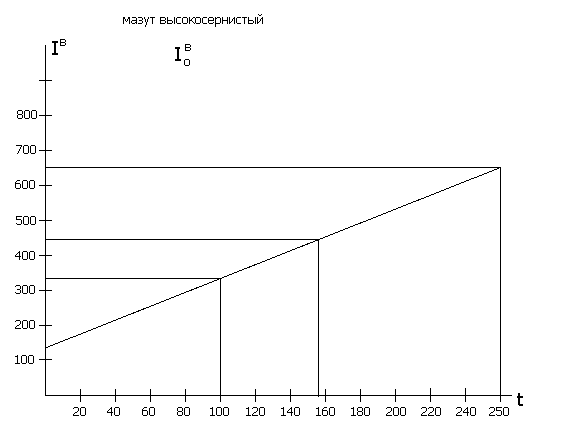

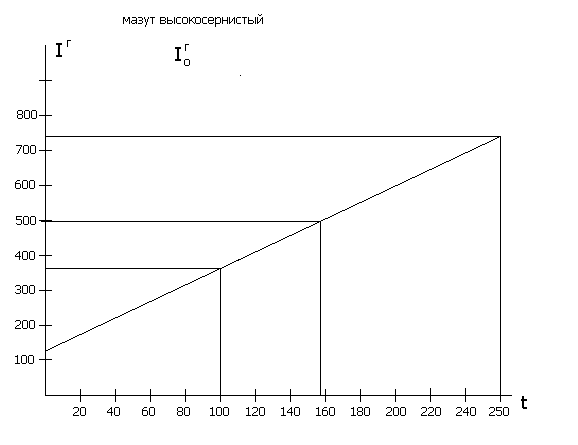

Iух.г. =Iг0+ (aух.г.-1)´ Iв0=497+(1,28-1)´420=614.6 ккал/кг
1.3.Потери тепла в окружающую среду:
q5= находим из графика = 0,4 %
1.4. Потери тепла от химического
недожога:
1.5. Потери тепла с физическим теплом шлака:
q6=0
1.6. Сумма потерь:
hк.а.бр.=
2. Определение расхода топлива на котельный агрегат
tп.п.= 5500С tп.в.= 2300С tн=342,60С
hп.п.=3459 кДж/кг hп.в.=990,3 кДж/кг hн=1617 кДж/кг
Вр=В1(1-0,01´q4)=7,82´(1-0,01´0,02)=7,81 кг/с=28,11 т/ч
3. Определение температуры точки росы:
Spпр=Sp /Qнр=2,8/38,8=0,07 кг%/МДж
Арпр=Ар/Qрн=0,1/38,8=0,002 кг%/МДж
4. Определение мощности дымососов и вентиляторов.
4.1.Определение мощности дутьевого вентилятора.
Qдут.в.=b1´ Вр´ Vво(aт+ Daт+ Daвп- Daпл)´((tх.в.+273)/273)´(1,01´105/hб)
