Из общего количества вырабатываемой электрической энергии в СССР большая часть приходится на выработку электроэнергии тепловыми электростанциями.

Процесс получения электрической энергии на ТЭС заключается в последовательном преобразовании энергии сжигаемого топлива в тепловую энергию водяного пара, приводящего во вращение турбоагрегат (паровую турбину, соединенную с генератором). Механическая энергия вращения преобразуется генератором в электрическую. Топливом для электростанций служат каменный уголь, торф, горючие сланцы, естественный газ, нефть, мазут, древесные отходы.

По характеру обслуживания тепловые электрические станции делят на районные (ГРЭС), конденсационные (КЭС), теплоэлектроцентрали (ТЭЦ).

Районные электростанции (ГРЭС), снабжающие потребителей только электроэнергией и располагающиеся в районе энергетических запасов (угля, торфа, газа и т. д.).

Успешно работают мощные ГРЭС: Рефтинская мощностью 3,8 ГВт, Запорожская, Углегорская, Костромская мощностью по 3,6 ГВт и др. ТЭС единичной мощностью 4,0 и 6,4 ГВт сооружаются в районах Экибастузского (Экибастузские ГРЭС-1, ГРЭС-2) и Канско-Ачинского (Березовская ГРЭС-1) угольных бассейнов. Попутный газ Тюменских месторождений используется на Сургутских ГРЭС-1 и ГРЭС-2. Турбины ГРЭС обеспечивают конденсационный режим, при котором пар проходит последовательно через все ступени турбины, после чего конденсируется в конденсаторе; конденсационные, снабжающие потребителей только электроэнергией, по принципу работы соответствуют ГРЭС, но удалены от потребителей электроэнергии. Они передают вырабатываемую мощность на высоких и сверхвысоких напряжениях. В отечественной энергетике на долю КЭС приходится до 60% выработки электроэнергии;

теплоэлектроцентрали, снабжающие потребителей электрической и тепловой энергией, располагающиеся в районе их потребления. Они отличаются от ГРЭС и КЭС тем, что используют теплоту «отработавшего» в турбинах пара для нужд промышленного производства, а также для отопления, кондиционирования воздуха и горячего водоснабжения. ТЭС получили широкое распространение в районах (городах) с большим потреблением теплоты и электроэнергии. В целом на ТЭЦ производится около 25% всей электроэнергии, вырабатываемой в СССР.

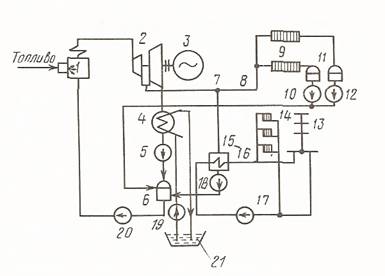

Рис. 1.1

Принципиальная схема ТЭЦ и системы теплофикации представлены на рис. 1.1. Твердое топливо, поступающее из топливного склада, с помощью транспортера попадает в топливный бункер, а затем дробильное устройство (шаровую мельницу). Пылевидное топливо пневмотранспортом вдувается к горелкам топки котла. При сгорании топлива выделяется газ с температурой 1200- 1600°С. Эти газы омывают трубы внутри котла 1, по которым протекает вода, отдают свою теплоту, и вода превращается в пар.

Вырабатываемый пар с температурой 540-560°С и давлением 130-250 т. а. поступает по паропроводу в паровую турбину 2.

Вследствие разности давлений пара, поступающего в турбину и выходящего из нее, а также разности температур пар, расширяясь при прохождении через все ступени турбины, совершает механическую работу, т. е. вращает вал турбины, а вместе с ним и генератор 3. Отработанный пар в паровой турбине с параметрами давления 0,035-0,05 т. а. и температурой 120-140°С направляется по трубам в конденсатор 4, где пар превращается в дистиллированную воду, которая откачивается насосом 5 в деаэратор 6 для освобождения конденсатора от растворенного в нем воздуха. Другая часть отобранного пара отбирается из промежуточной ступени турбины с давлением 13-40 т. а. и направляется в теплофикационный коллектор 7 для использования в системе теплоснабжения промышленных предприятий и коммуникально-хозяйственных объектов. При водяной системе теплоснабжения пар поступает в коллектор 7 в пароводяные подогреватели 15, где отдает теплоту воде, циркулирующей в тепловой сети. Пар в пароводяных подогревателях превращается в конденсат, который насосом 18 откачивается в деаэратор. Нагретая вода поступает по линии тепловой сети 16 к потребителям 13 и 14 я после охлаждения в них по обратной линии тепловой сети попадает сетевыми насосами 17 вновь на подогрев в пароводяные подогреватели 75.
