Автоматизация процесса выпаривания

Основные схемы автоматизации рассмотрим на примере двухкорпусной выпарной установки. Цель управления выпарной установки состоит в получении раствора заданной концентрации QУ, а также в поддержании материального и теплового балансов. Концентрация упаренного раствора зависит от расхода, концентрации и температуры исходного раствора, расхода и давления греющего пара, давления в выпарных аппаратах. В соответствии с целью управления схемой автоматизации предусматривают регулирование концентрации упаренного раствора (рис. VII-16). Концентрацию QУ можно измерить кондуктометрическим методом, по плотности раствора, по показателю преломления света или по величине температурной депрессии раствора, т. е. по разности температур кипения ДT раствора и растворителя. Последний метод вследствие простоты и наличия однозначной зависимости между величинами QУ и ДТ при постоянном давлении применяют довольно часто. При этом первичный измерительный преобразователь температуры кипения раствора устанавливают на трубопроводе кипящего раствора после кипятильника, и измерительный преобразователь температуры кипения растворителя — на трубопроводе отвода паров растворителя. Технологика - автоматизация систем, проектирование инженерных систем

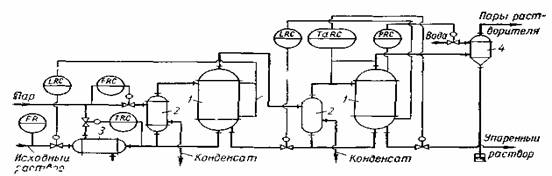

Рис. VII-16 Схема стабилизации технологических величин выпарной установки: 1 — выпарной аппарат, 2 — кипятильник, 3 — теплообменник, 4 — барометрический конденсатор.

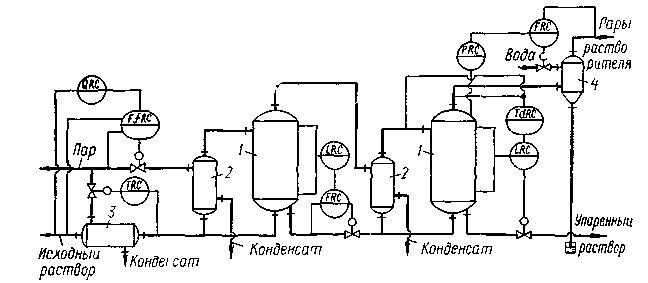

Рис. VII-17 Схема многоконтурного регулирования выпарной установки.

1 - выпарной аппарат; 2 - кипятильник, 3 - теплообменник, 4- барометрический конденсатор.

Эти приборы комплектуют передающим преобразователем, сигнал на выходе которого пропорционален разности температур ДТ. Регулятор концентрации QУ воздействует на клапан, установленный на линии отвода упаренного раствора из последнего выпарного аппарата. При возрастании, например, текущей концентрации относительно заданного значения регулятор увеличивает расход упаренного раствора, что уменьшает время пребывания его в аппарате и вызывает понижение концентрации раствора до заданного значения.

При отводе упаренного раствора из последнего аппарата по его концентрации материальный баланс установки поддерживают, сохраняя равенство между количеством растворенного вещества, уходящим из установки, и количеством вещества, поступающего с исходным раствором. Это обеспечивается поддержанием постоянства уровня раствора в выпарных аппаратах путем воздействия на клапаны, установленные на трубопроводах подачи раствора в соответствующий аппарат. При возрастании расхода упаренного раствора уровень в аппарате понижается, что вызывает увеличение подачи раствора в аппарат. В качестве измерительных преобразователей АСР уровня раствора в выпарных аппаратах 1 обычно используют гидростатические уровнемеры.

Тепловой баланс процесса выпаривания при небольших колебаниях расхода исходного раствора обеспечивают регулятором расхода на трубопроводе подачи греющего пара в кипятильник 2 первого корпуса установки. Нормальный тепловой режим работы выпарной установки возможен только при подаче исходного раствора с постоянной температурой ТК, близкой к температуре кипения раствора. Для достижения этого устанавливают регулятор температуры исходного раствора, выходной сигнал которого воздействует на клапан, изменяющий подачу греющего пара в теплообменник — подогреватель исходного раствора 3.

Если весь вторичный пар из предыдущего корпуса направляют в кипятильник 2 последующего, то давление (разрежение) стабилизируют только в последнем корпусе, изменяя с помощью регулятора количество отводимых из него паров растворителя. Последнее обычно достигают путем изменения подачи охлаждающей воды в барометрический конденсатор 4. При такой схеме регулирования в корпусах устанавливаются все меньшие давления по ходу раствора и обеспечивается разность температур между вторичным паром из предыдущего корпуса и раствором, кипящим в последующем корпусе, т. е. обеспечивается движущая сила процесса выпаривания.
