Рис. VII-15. Схемы автоматизации трубчатых печей:

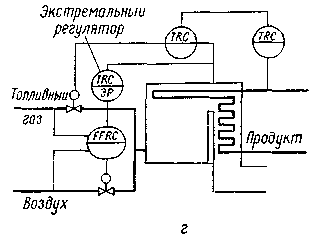

а — каскадная; б — каскадная с регулятором соотношения «топливный газ — продукт»; в — с коррекцией по содержанию кислорода в топочных газах; г — с экстремальным регулятором, корректирующим соотношение «топливный газ — воздух».

Прокачиваемый через змеевик трубчатой печи продукт нагревается за счет тепла, образующегося при сжигании топливного газа.

Цель регулирования трубчатых печей — поддержание постоянства температуры продукта на выходе из печи. Возмущениями объекта являются расход и температура исходного продукта, теплотворная способность топлива, количество и температура воздуха, подаваемого для сжигания топлива, потери тепла в окружающую среду и ряд других. Эти возмущения можно скомпенсировать с помощью АСР температуры продукта на выходе из печи, управляющей подачей топлива в печь. Однако трубчатые печи обладают запаздыванием по передаче тепла от дымовых газов через стенку змеевика к проходящему по нему продукту, кроме того, переходный процесс по каналу «расход топлива — температура продукта на выходе» продолжается несколько часов. Поэтому при использовании одноконтурной АСР динамическая ошибка и время регулирования достигают больших значений.

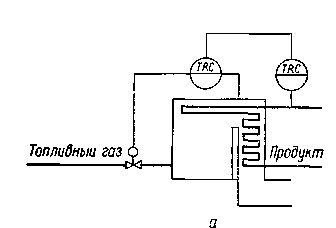

Вместе с тем температура газов над перевальной стенкой достаточно быстро реагирует на изменение режима работы печи, обусловленное изменением количества топливного газа, подаваемого на сжигание. Поэтому существенное улучшение качества регулирования температуры продукта на выходе из печи может быть достигнуто применением системы каскадного регулирования (рис. VII-15,а), состоящей из регулятора температуры продукта на выходе из печи (корректирующий регулятор), воздействующего на задание регулятора температуры газов над перевальной стенкой (стабилизирующий регулятор), который управляет подачей топлива в печь. Стабилизирующий регулятор начинает компенсировать возникающие возмущения, влияющие на процесс сгорания топлива, прежде чем они приведут к изменению температуры продукта.

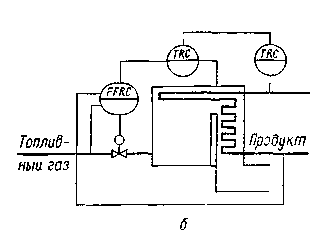

При резком изменении нагрузки печи по расходу нагреваемого продукта и при наличии возмущения по расходу топлива используют также вышеописанную систему каскадного регулирования, стабилизирующий регулятор которой воздействует на регулятор соотношения расходов продукта и топлива. В этом случае регулятор соотношения управляет подачей топлива в печь (рис. VII-15,б).

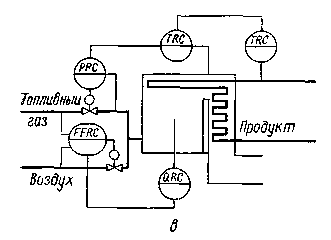

При принудительной подаче первичного воздуха (рис, VII-15, в) оптимальный его расход, при котором температура в топке принимает максимальное значение, поддерживают посредством регулятора соотношения «топливный газ — воздух», обеспечивающего заданное значение коэффициента избытка воздуха, определяющего интенсивность процесса сгорания. Если при этом теплотворная способность топлива существенно изменяется, то на регулятор соотношения направляют корректирующий сигнал от регулятора стабилизации содержания кислорода в топочных газах. Это обеспечивает полное сгорание топлива и высокое качество регулирования.
