Схема подключения и техническое состояние теплофикационного оборудования ТЭЦ – 3



      С ТЭЦ-3 выходят две очереди, диаметром 1000 мм и 1200 мм, доходят до ЦТРП-1. ЦТРП-1 располагается после ТЭЦ-3, здесь идёт распределение теплоносителя по трём магистралям: М-4А диаметром 1200мм, М-4 диаметром 820мм, М-3 диаметром 800мм. Технологическая схема магистралей приведена на рисунке 1. На ЦТРП-1 установлены три насоса марки 200Д-90, производительностью 594 м3/час, напором водяного столба 35 м, диаметром рабочего колеса 500 мм. Три электродвигателя: два электродвигателя типа М-280М2-4, мощностью 200 кВт, 1480 оборотов в минуту, два электродвигателя типа М-280МL-6, мощностью 132 Квт,1000 оборотов в минуту. Установленная мощность 532 кВт. На ЦТРП-1 имеются два бака-аккумулятора по 2000 м3 каждый. Теплотрасса М-4 обслуживает зону «Сельмаш», теплотрасса М-3 обслуживает остальные районы Майкудука: микрорайоны 18,19, 1 и 2 кварталы, улицы Белинского, Архитектурная, Щорса, Лихачёва. М-4А проходит транзитом через Майкудук и в П-5 соединяется с М-3. У ОН-87 с М-3 отходит отпайка М-5 на мкр. Степные 1,2,3,4, мкр. 27,28/1,28/2,29, 30. У ОН-87 с М-3 отходит отпайка М-10 на Гульдер,1,2.

     Далее от ОН-87 проходит М-3б до конечных потребителей улицы Ермекова. С ТЭЦ-3 выходит ещё одна трасса М-8 диаметром 800мм до Пришахтинска и Сортировки.

       Организация, транспортирующая тепловую энергию от источника до потребителя, называется ТОО «Теплотранзит Караганда», которая поддерживает температурный и гидравлический режимы на тепловых сетях и на вводах потребителей. На тепловых сетях г. Караганды расположены двенадцать магистральных насосных, на одной из которых работают баки-аккумуляторы, предназначенные для поддержания гидравлического режима. На распределительных тепловых сетях расположены 48 насосных станций, узлов смешивания, ЦТП, которые работают в различных режимах: подмес-подкачка, откачка, подмес-откачка, подкачка. В отопительный период 2010-11г. работали по температурному графику 150/70 0С.

      Тепловые сети Юго-Востока и центра города имеют кольцевую схему работы, остальные районы радиальную.

     На Карагандинской ТЭЦ – 3 основными подогревателями сетевой воды являются ПСГ №1 – 2300 –2-8-1, ПСГ № 2 –2300-3-8-1.

     Пар на них поступает из теплофикационных отборов турбин, имеющих тепловую мощность 87,5 Гкал/ч при расходе пара на турбину 485т/ч, с параметрами t = 5550С, Р = 130 кгс/см2.



Теплопроизводительность отборов ТГ  ПСГ и ПСВ -  692 Гкал/ч. Теплопроизводительность ПБ и ПГВ 510 Гкал/ч. Итого расчетная теплопоизводительность теплообменного оборудования ТЭЦ - 1202 Гкал/ч.

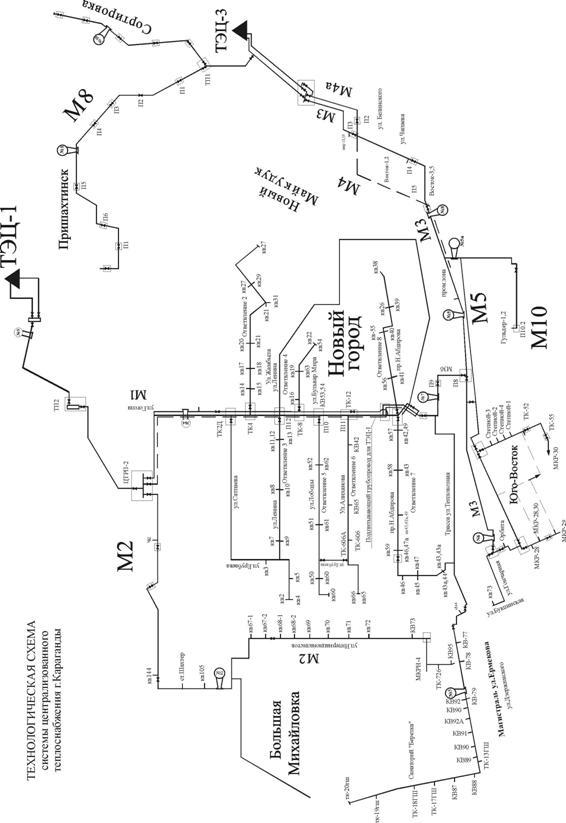

Подпись: Рисунок 1. Технологическая схема магистралей      Описание: технологическая схема магистралей


  В котельном цехе ТЭЦ – 3 установлены 7 котлов БКЗ – 420 – 140, с параметрами пара за котлом t= 5600С, Р=140 кгс/см2  теплопроизводительностью 250Гкал/ч. 7х250 = 1750 Гкал/ч (рисунок 3).
