СНБ 2.04.01-97

Rк - термическое сопротивление ограждающей конструкции, кв.м•°С/Вт, определяемое: однородной однослойной - по формуле (5.5), многослойной - в соответствии с 5.14 и 5.15;

ан - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(кв.м•°С), принимаемый по таблице 5.7. При определении сопротивления теплопередаче внутренних ограждающих конструкций вместо ан следует принимать ав более холодного помещения. Автосервисное оборудование - aet-auto.ru. Заказать подъемники для машин в Москве.

Слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются.

5.10 Термическое сопротивление многослойной ограждающей конструкции с последовательно расположенными однородными слоями Rк, кв.м•°С/Вт, следует определять по формуле

Rк = R1 + R2 + . + Rn, (5.7)

где R1, R2, ., Rn - термические сопротивления отдельных слоев конструкции, кв.м•°С/Вт, определяемые по формуле (5.5), и замкнутых воздушных прослоек, принимаемые по приложению Б.

5.11 Термическое сопротивление многослойной неоднородной ограждающей конструкции Rк, кв.м•°С/Вт, необходимо определять следующим образом:

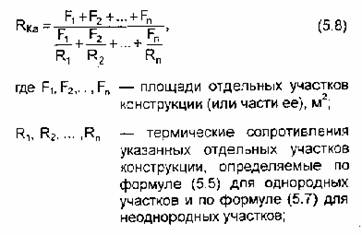

а) плоскостями, параллельными направлению теплового потока, ограждающую конструкцию (или часть ее) условно разрезать на участки, из которых одни участки могут быть однородными (однослойными) – из одного материала, а другие - неоднородными - из слоев разных материалов, и определить термическое сопротивление конструкции RКа, кв.м•°С/Вт, по формуле

б) плоскостями, перпендикулярными направлению теплового потока, ограждающую конструкцию (или часть ее, принятую для определения RКа) условно разрезать на слои, из которых одни слои могут быть однородными - из одного материала, а другие - неоднородными - из однослойных участков разных материалов. Определить термическое

сопротивление однородных слоев по формуле (5.5), неоднородных слоев - по формуле (5.8) и термическое сопротивление RКб ограждающей конструкции - как сумму термических сопротивлений отдельных однородных и неоднородных слоев - по формуле (5.7);

в) если величина RКа не превышает величину RКб более, чем на 25%, термическое сопротивление ограждающей конструкции необходимо определять по формуле

RКа + 2RКб

Rк = ------------, (5.9)

3

г) если величина RКа превышает величину RКб более, чем на 25 % или ограждающая конструкция не является плоской (имеет выступы на поверхности и др.), то термическое сопротивление такой конструкции необходимо определять на основании расчета температурного поля следующим образом:

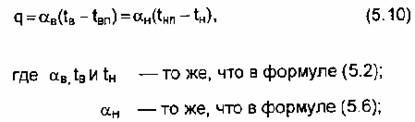

- по результатам расчета температурного поля при расчетных значениях температуры внутреннего tв и наружного tн воздуха определить среднюю температуру, °С, внутренней tвп и наружной tнп поверхностей ограждающей конструкции и вычислить величину теплового потока q, Вт/кв.м, по формуле

- определить термическое сопротивление конструкции по формуле

9

СНБ 2.04.01-97

Таблица 5.7

------------------------------------------------------------------

¦Коэффициент

Ограждающие ¦теплоотдачи

конструкции ¦наружной

¦поверхности

¦ан, Вт/(м2•°С)

---------------------------------------------------+--------------

1 Наружные стены, покрытия, перекрытия над проезда-¦

ми ¦ 23

¦

2 Перекрытия над холодными подвалами, сообщающимися¦

с наружным воздухом ¦ 17

¦

3 Перекрытия чердачные и над неотапливаемыми подва-¦

лами со световыми проемами в стенах, а также наруж-¦

ные стены с воздушной прослойкой, вентилируемой ¦

наружным воздухом ¦ 12

¦

4 Перекрытия над неотапливаемыми подвалами без све-¦
