Отклонения напряжения

оказывают значительное влияние на работу асинхронных двигателей (АД), являющихся наиболее распространенными приемниками электроэнергии в промышленности.

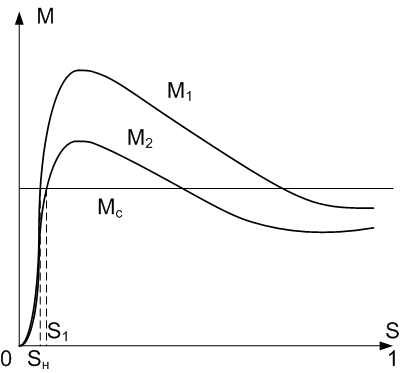

Рис.4.1. Механическая характеристика двигателя при номинальном (М1) и пониженном (М2) напряжениях.

При изменении напряжения изменяется механическая характеристика АД – зависимость его вращающего момента М от скольжения s или частоты вращения (рис.4.1). С достаточной точностью можно считать, что вращающий момент двигателя пропорционален квадрату напряжения на его выводах. При снижении напряжения уменьшается вращающий момент и частота вращения ротора двигателя, так как увеличивается его скольжение. Снижение частоты вращения зависит также от закона изменения момента сопротивления Mc (на рис 4.1 Mc принят постоянным) и от загрузки двигателя. Зависимость частоты вращения ротора двигателя от напряжения можно выразить:

(4.1)

где – синхронная частота вращения;

– коэффициент загрузки двигателя;

, – номинальные значения напряжения и скольжения соответственно.

Из формулы (4.1) видно, что при малых загрузках двигателя частота вращения ротора будет больше номинальной частоты вращения (при номинальной загрузке двигателя). В таких случаях понижения напряжения не приводят к уменьшению производительности технологического оборудования, так как снижения частоты вращения двигателей ниже номинальной не происходит.

Для двигателей, работающих с полной нагрузкой, понижение напряжения приводит к уменьшению частоты вращения. Если производительность механизмов зависит от частоты вращения двигателя, то на выводах таких двигателей рекомендуется поддерживать напряжение не ниже номинального. При значительном снижении напряжения на выводах двигателей, работающих с полной нагрузкой, момент сопротивления механизма может превысить вращающий момент, что приводит к “опрокидыванию” двигателя, т.е. к его остановке. Во избежание повреждений двигатель необходимо отключить от сети.

Снижение напряжения ухудшает и условия пуска двигателя, так как при этом уменьшается его пусковой момент.

Практический интерес представляет зависимость потребляемой двигателем активной и реактивной мощности от напряжения на его выводах.

В случае снижения напряжения на зажимах двигателя реактивная мощность намагничивания уменьшается (на 2 – 3 % при снижении напряжения на 1 %), при той же потребляемой мощности увеличивается ток двигателя, что вызывает перегрев изоляции.

Если двигатель длительно работает при пониженном напряжении, то из-за ускоренного износа изоляции срок службы двигателя уменьшается. Приближенно срок службы изоляции Т можно определить по формуле:

(4.2)

где – срок службы изоляции двигателя при номинальном напряжении и номинальной нагрузке;

R – коэффициент, зависящий от значения и знака отклонения напряжения, а также от коэффициента загрузки двигателя и равный :

при - 0,2 < <0; (4.3);

при 0,2 ≥ > 0; (4.4) .
