К провалам напряжения относится внезапное значительное изменение напряжения в точке электрической сети ниже уровня 0,9, за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд (рис. 3.6).

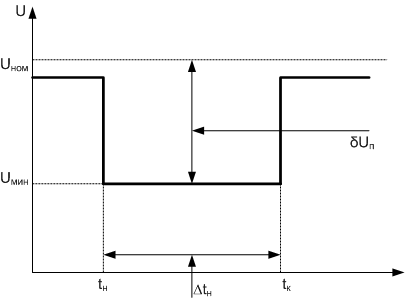

Рис.3.6. Провал напряжения

Характеристикой провала напряжения является его длительность -, равная:

(3.18)

где и – начальный и конечный моменты времени провала напряжения.

Провал напряжения характеризуется также глубиной провала напряжения – разностью между номинальным значением напряжения и минимальным действующим значением напряжения, выраженной в единицах напряжения или в процентах от его номинального значения. Провал напряжения вычисляется по выражениям

(3.20)

или, %

(3.21)

Предельно допустимое значение длительности провала напряжения в электрических сетях напряжением до 20 кВ включительно равно 30 с. Длительность автоматически устраняемого провала напряжения в любой точке присоединения к электрическим сетям определяется выдержками времени релейной защиты и автоматики .
