Удельная стоимость конденсаторов высокого напряжения меньше удельной стоимости конденсаторов низкого напряжения, но конденсаторы низкого напряжения проще и надёжнее в эксплуатации. Комплектные конденсаторные установки имеют встроенное разрядное сопротивление R

для снятия остаточного напряжения при отключении ККУ

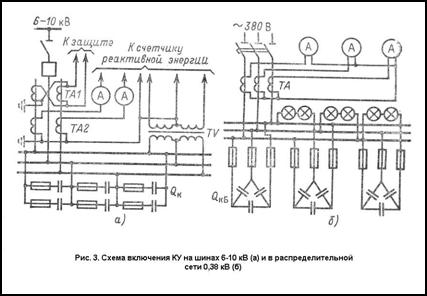

от сети. Иногда в качестве разрядного сопротивления применяют два однофазных трансформатора напряжения TV

(рис.3, б)

За счёт присоединения к сети КУ

с мощностью уменьшаются потери мощности и напряжения. После компенсации потери мощности

, (6)

где -потери мощности в компенсирующем устройстве, кВт.

Потери напряжения после компенсации, В,

. (7)
