По принципу действия расцепители разделяются на электромагнитные и термобиметаллические (тепловые). Существуют расцепители максимального тока, которые срабатывают при токе, большем уставки тока срабатывания; расцепители минимального напряжения, которые срабатывают, когда напряжение на катушке становится меньше заданного, и расцепители независимые, которые срабатывают без выдержки времени, когда на их катушку подано напряжение.

Для защиты от коротких замыканий применяют электромагнитные расцепители мгновенного действия или с выдержкой времени, обеспечивающей избирательность действия. Одновременная защита сети от КЗ и перегрузки осуществляется за счёт применения комбинированных расцепителей, состоящих из двух элементов – для защиты от КЗ и от перегрузок.

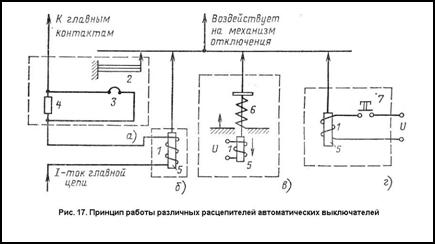

Как правило, автоматические выключатели имеют встроенные в них расцепители. На (рис. 17) представлены различные виды расцепителей, условно показанные для одного вида автоматического выключателя: тепловой(обычно биметаллический) или электронный инерционный расцепитель максимального тока с зависимой от тока выдержкой времени. Эти расцепители осуществляют защиту от перегрузки цепи. Тепловые расцпители (рис.17,а) срабатывают, как и тепловые реле магнитных пускателей за счёт изгибания биметаллической пластины 2

, получающей тепло от нагревателя 3

, присоединённого к сети через шунт 4

, и воздействующей на отключающий механизм автоматического выключателя. Защитная характеристика теплового расцепителя подобна характеристике предохранителя; электромагнитный

или электронный расцепитель максимального тока мгновенного срабатывания с независимым от тока временем срабатывания (рис. 17,б). Вид защиты с таким расцепителем иногда называют отсечкой. Она осуществляет защиту от токов КЗ, превышающих 6 – 10

-кратные значения номинального тока электрической цепи. Расцепитель максимального тока состоит из катушки 1

и сердечника 5

. Когда по катушке протекает ток КЗ, сердечник создаёт механическое усилие, что приводит к отключению автоматического выключателя. Ток срабатывания расцепителя максимального тока можно регулировать. Расцепитель может быть снабжён механизмом выдержки времени, зависимой или независимой от тока. Такие расцепители позволяют осуществить селективную защиту; расцепитель минимального напряжения,

состоящий из катушки 1

с сердечником 5и пружины 6

(рис. 17в) и срабатывающий при недопустимом снижении напряжения в цепи (30-50 % ).

Такие расцепители применяют для электродвигателей, сомозапуск которых нежелателен при самопроизвольном восстановлении питания; независимый расцепитель

(рис. 17г), служащий для дистанционного отключения автоматического выключателя кнопкой 7

и для автоматического отключения цепи при срабатывании внешних защитных устройств.

Первые два вида расцепителей максимального тока устанавливаются во всех фазах автоматического выключателя, остальные – по одному на выключатель.

В настоящее время в цеховых электрических сетях напряжением до 1 кВ применяются автоматические выключатели различных конструкций: типов А3700, АВМ, АЕ-20, <<Электрон>>

и др. Автоматические выключатели серии А3700

включают типы А3710, А3720, А3730, А3740

на номинальные токи соответственно 160, 250, 400 и 630 А.

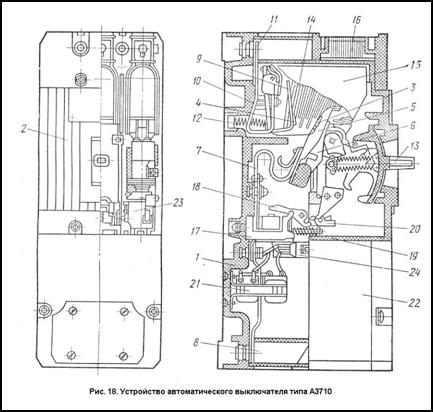

На (рис. 18) показан выключатель серии А3700

: 1

-корпус из пластмассы, на котором смонтированы детали и сборочные узлы, 2

-крышка, закрывающая детали выключателя (кроме зажимов). Коммутирующее устройство состоит из подвижных 3

и неподвижных 4

контактов, изготовленных из металлокерамической композиции на основе серебра. Подвижные контакты 3припаяны к контактодержателям 5

, которые укреплены на общей изоляционной траверсе 6

и связаны с механизмом управления. Контактодержатели 5электрически соединены гибким соединением 7

с максимальными расцепителями и выводами 8

для присоединения внешних проводников со стороны подвижных контактов. Неподвижные контакты 4

припаяны к малоподвижным контактодержателям 9

, которые электрически соединены с неподвижными скобами 10

и имеют вывод 11

для присоединения внешних проводников со стороны неподвижных контактов. Контактодержатели 9

опираются на пружины 12

. Механизм управления выключателем выполнен по принципу ломающихся рычагов и устроен так, что обеспечивает моментальное замыкание и размыкание контактов 3

и 4

при оперировании выключателем, а также моментное размыкание контактов при автоматическом срабатывании независимо от того, удерживается ли рукоятка 13
