Расчет усилий на неподвижные опоры
При определении нормативной горизонтальной нагрузки на неподвижную опору следует учитывать: неуравновешенные силы внутреннего давления при применении сальниковых компенсаторов, на участках имеющих запорную арматуру, переходы, углы поворота, заглушки; следует также учитывать силы трения в подвижных опорах и о грунт для бесканальных прокладок, а также реакции компенсаторов и самокомпенсации. Горизонтальную осевую нагрузку на неподвижную опору следует определять:
на концевую опору - как сумму сил действующих на опору;
на промежуточную опору - как разность сумм сил действующих с каждой стороны опоры.
Неподвижные опоры должны рассчитываться на наибольшую горизонтальную нагрузку при различных режимах работы трубопроводов (охлаждение, нагрев) в том числе при открытых и закрытых задвижках.

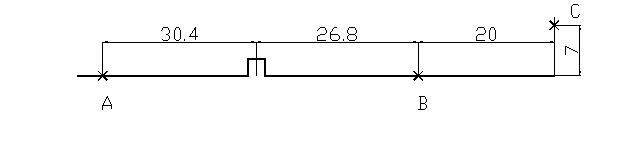

Схема прилегающих участков к рассчитываемой неподвижной опоре Н6 изображена на рисунке 2.2. .
Рис. 2.2. – Схема для определения горизонтальных усилий на неподвижную опору
Формулы для определения осевого усилия на неподвижную опору (В) [6]:
при нагреве -
при охлаждении -
где p – давление теплоносителя, Па;
D – диаметр трубопровода, м
Рк – сила упругого отпора П-образного компенсатора, Н;
Рх – сила упругого отпора Г-образного компенсатора, Н;
q – весовая нагрузка на 1 м длины трубопровода, Н/м (515 Н/м);
m - коэффициент трения скользящих опор (m=0.3).
Расстояния l1, l2, l3 по схеме соответственно равны 26,8; 20 и 7 м.
при нагреве
при охлаждении
За расчетное усилие принято большее значение Р=7464 Н.
Для двух трубопроводов соответственно 14,9 кН.
