Структура рециркуляционной зоны

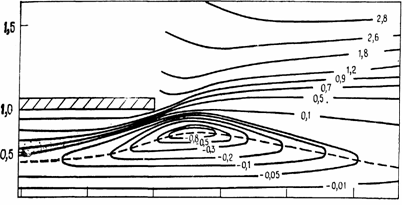

Рис. 4.7. Изолинии функции тока Штриховая линия соответствует нулевым значениям продольной скорости

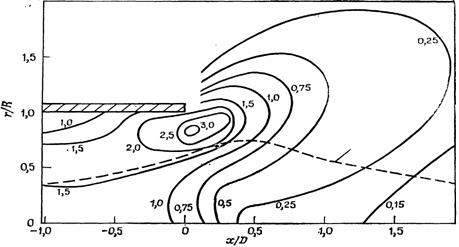

Рис. 4.9а Изолинии приведенной кинетической энергии турбулентности. Штриховой линией обозначена граница зоны обратных токов.

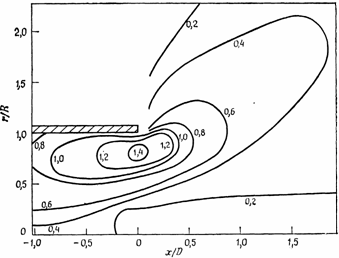

Рис. 4.96. Изолинии безразмерной среднеквадратичной величины пульсации окружной скорости {w' ) /uq.
В рециркуляционной зоне интенсивность турбулентности достигает очень высокого уровня. На границе обратного течения, где средняя скорость равна 0, величина локальной интенсивности турбулентности стремится к бесконечности. Измерения всех шести компонент тензора турбулентных напряжений показывают, что распределение кинетической энергии турбулентности сильно неоднородно, а напряжение и соответственно тензор коэффициентов турбулентной вязкости сильно неизотропны .На рис. 4.9а показано, что приведенная кинетическая энергия турбулентности достигает значения 300% за кромкой сопла и быстро затухает на расстоянии, равном одному диаметру. При отдельном рассмотрении пульсации продольной и окружной скоростей обнаруживается сильная анизотропия турбулентности. Максимум пульсации окружной скорости (рис.4.9б) наблюдается прямо под кромкой сопла при 2r/d=0,8, причем пульсации быстро затухают по направлению к оси симметрии. Интенсивность пульсации продольной скорости имеет два максимума, один сразу за кромкой при 2r/d=0,9 и другой внутри вихревой горелки вблизи оси симметрии. Высокие уровни турбулентности обусловлены трехмерным нестационарным возмущением закрученного течения – так называемым прецессирующим вихревым ядром.
Распределения характеристик турбулентности в слабозакрученных струях (S <$ 0,6), аналогичные распределениям в струях с сильной закруткой, показанным на рис. 4.9, получены в работе. Там же определено сечение, расположенное на расстоянии примерно в 3 . 4 диаметра от среза сопла, начиная с которого максимальные значения интенсивностей турбулентных пульсации в закрученной струе становятся меньше, чем в незакрученной. Более интенсивное расширение струи приводит и к более интенсивной диссипации.
Форма и размер рециркуляционной зоны и соответствующей области с повышенным уровнем турбулентности оказывают решающее влияние на устойчивость факела, интенсивность процесса горения и другие характеристики пламени. К настоящему времени получено достаточно много данных, позволяющих провести сопоставление характеристик различных закручивающих устройств и определить влияние на изотермический поток различных модификаций их геометрии, таких, как установка на выходе из закручивающего устройства конических диффузоров, трубок или форсунок для впрыска топлива, топочных камер. Наряду с картиной линий тока, представленной па рис. 4.7, на рис. 4.10 и 4.11а и 4.116 приведены три аналогичные картины. Можно видеть, что область рециркуляционного течения всегда существует вблизи выхода из сопла.

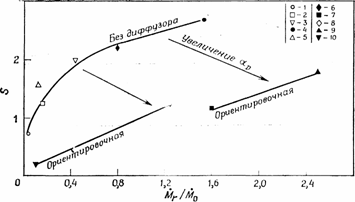

Закручивающие устройства с цилиндрической выходной частью: 1 — кольцевой лопаточный завихритель, ф=45° [10]; 2-ф==60° ; 3-ф=70° ; 4-ф=75° ;
5 — закручивающее устройство с аксиально-тангенциальным подводом ;
6 — закручивающее устройство с тангенциальным подводом .
Закручивающие устройства с диффузором на выходе: 7 — полуугол раскрытия диффузора .
Тип закручивающего устройства (за исключением лопаточного завихрителя без втулки) и наличие соосных трубок для подвода топлива или форсунок, по-видимому, не влияют на характер связи. Для устройств с цилиндрической выходной частью представленные данные можно описать зависимостью
