Топки, горелки и циклоны
Рассмотрим теперь некоторые применения закрученных течений: в горелках, вихревых устройствах и циклонах.

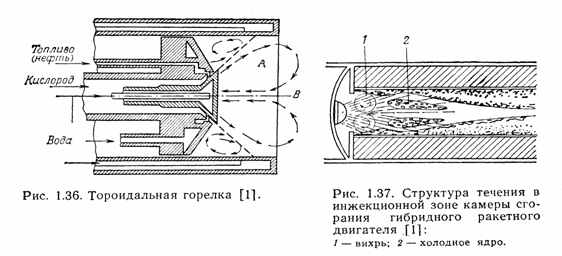

Особый случай представляют тороидальные горелки (рис.1.36), которые конструируются специально для достижения высокой интенсивности тепловыделения при высокой температуре в результате сжигания жидкого или газообразного топлива с непосредственным использованием кислорода. Продукты сгорания с высокой степенью диссоциации обеспечивают очень большие конвективные потоки тепла при рекомбинации на более холодных поверхностях; примеры их применения включают процессы рафинирования стали и меди при их производстве электродуговым методом или в мартеновских печах. В этих горелках иногда возникает неустойчивость, аналогичная встречающейся в ракетных двигателях. Для ракетных двигателей характерны три основных типа неустойчивости: неустойчивость в камере сгорания, неустойчивость системы и собственная неустойчивость. К первой категории относятся явления гидродинамической неустойчивости, возникающие во многих системах сгорания, но особенно в камерах сгорания твердотопливных и гибридных ракетных двигателей. Пример приведен на рис.1.37, где в определенной конструкции камеры сгорания, аналогичной тороидальной горелке, возникает гидродинамическая неустойчивость. Вблизи форсунки образуется тороидальный вихрь. Он захватывает горячие газообразные продукты сгорания, поступающий из форсунки окислитель, газообразное горючее из области поверхности горючего, соприкасающейся с вихрем. При критических условиях смесь этих газов воспламеняется и сгорает, создавая местное повышение давления, распространяющееся вниз по потоку. Этот процесс периодически повторяется.

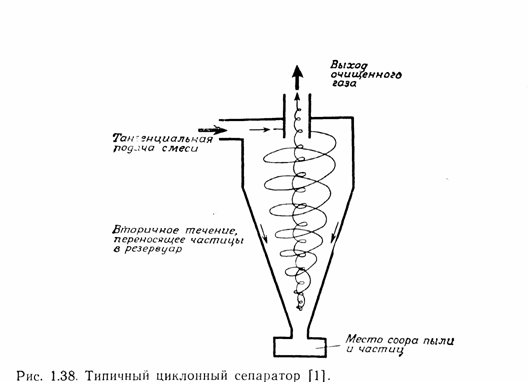

Во многих других типах циклонных пылевых газоочистителей, циклонных сепараторов, пылеосадителей с вращающимся потоком и форсунок для распыления жидкого топлива используются свойства закрученного и вихревого течений. Например, в циклонных сепараторах (рис.1.38) крупные частицы отбрасываются к стенкам под действием центробежных сил (или вследствие недостаточной величины центростремительных сил) в сильно закрученном потоке. Они опускаются вместе со вторичным течением и собираются в нижней части, в то время как относительно свободный от пыли воздух продолжает движение в центральном ядре и выходит у противоположного конца.
Центробежные эффекты также проявляются в нагревателях типа бака с перемешиванием, когда бак с жидкостью нагревается от окружающей паровой рубашки. Перемешивание жидкости с помощью колеса с лопатками и установленные на стенке перегородки увеличивают турбулентность и интенсифицируют теплоперенос.
