Создаём общую сборку. Выбираем кнопку «Создать» панели инструментов «Стандартная». В диалоговом окне выбираем «Сборка».

Перетягиваем в окно сборки созданные детали (скобу, пробку и крышку).

На панели инструментов «Сборки» выбираем кнопку «Условия сопряжения». Для расположения деталей согласно технического задания, используем типы сопряжений «Совпадение», «Расстояние», «Концентричность». Результат построения представлен на рисунке 3.11.

Сохраняем файл под именем Планка.SLDASM.

После создания сборки создаём чертёж.

Для этого выбираем кнопку «Создать» панели инструментов «Стандартная». В диалоговом окне выбираем «Чертеж». В качестве формата чертёжного листа выбираем формат А2 с основной надписью.

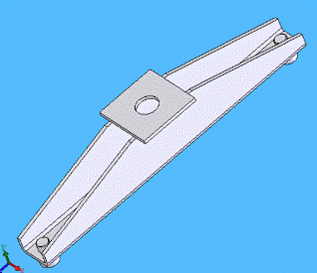

Рис. 3.11 – Планка в сборе.

Размещаем на листе чертежа при помощи кнопки «Вид модели» панели инструментов «Чертёж» стандартные виды планки. При помощи кнопки «Указатель центра» панели инструментов «Чертёж» наносим указатели отверстий на виды в чертеже. При помощи кнопки «Осевая линия» панели инструментов «Примечания» проставляем осевые линии на видах. Затем, используя кнопку «Автоматическое нанесение размеров» панели инструментов «Чертёж», проставляем необходимые размеры.

Для создания разреза по ломаной линии используем инструмент «Выровненный разрез» панели инструментов «Чертёж».

Для указания сварных швов используем команду контекстного меню «Примечание» -> «Обозначение сварки».

Для вставки блока заметок используем кнопку «Заметка» панели инструментов «Чертёж».

Чертёж сборки приведен в приложении Б.
