Технологическая схема улавливания и разделения прямого коксового газа представлена на рис.1.1.

Отсасываемый газодувками из коксовых камер, ПКГ охлаждается в газосборнике 1, орошаемом холодной НСВ, и поступает в сепаратор 2, в котором из газа конденсируются КУС, НСВ и выделяются твердые частицы-фусы. Образовавшаяся смесь этих продуктов разделяется в отстойнике-осветлителе 3. Газ, пройдя сепаратор, охлаждается до 25-З0°С в трубчатом холодильнике 4, орошаемом НСВ, где из него конденсируются остатки КУС и НСВ, которые поступают соответственно в отстойник 3 и сепаратор 2. НСВ из отстойника подается в аммиачную колонну 6, в которую вводится раствор гидроксида кальция и подается острый пар для разложения аммонийных солей.

Газ после холодильника 4 освобождается от тумана КУС в электрофильтре 5 и соединяется с током газообразного аммиака из аммиачной колонны. Общий поток газа подается турбогазодувкой 1 через подогреватель 8 в сатуратор 9, барботирует через раствор серной кислоты. Выпавшие в сатураторе кристаллы сульфата аммония отделяются, а газ, после охлаждения в водяном холодильнике прямого смешения 10, направляется в абсорбер с насадкой 11, который орошается циркулирующим поглотительным маслом. В абсорбере из газа извлекается СБ, и раствор его в поглотительном масле (ПМ) направляется на ректификацию. СБ отгоняется из раствора, а регенерированное ПМ возвращается на абсорбцию. В холодильнике 10 из газа выделяется твердый нафталин, который экстрагируется из водной суспензии горячей КУС, подаваемой в нижнюю часть холодильника. Из абсорбера 11 выходит обратный коксовый газ (ОКГ).

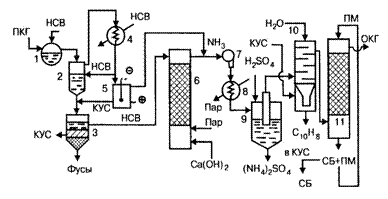

Рисунок 1.1 - Технологическая схема улавливания и разделения ПКГ: 1 - газосборник; 2 - сепаратор; 3 - отстойник-осветлитель; 4 - трубчатый холодильник; 5 - электрофильтр; 6 - аммиачная колонна; 1 - турбогазодувка; 8 - подогреватель газа; 9 - сатуратор; 10 - водяной холодильник; 11 - абсорбер
