Процесс коксования осуществляется в коксовых печах - реакторах периодического действия. Современная коксовая печь представляет сложное теплотехническое сооружение, состоящее из:

камеры для загрузки угольной шихты;

обогревательного простенка, в котором расположены 28-32 отопительных канала (вертикала), где происходит горение нагретого газообразного топлива для обогрева стенок камеры, системы газораспределительных и воздухоподводящих каналов для подачи газа и воздуха для отопления печи, регенераторов для подогрева газообразного топлива и воздуха, подаваемых в печь, и для отвода продуктов горения топлива; системы отвода летучих продуктов коксования.

Для снижения тепловых потерь на излучение, удобства эксплуатации и повышения производительности труда коксовые печи объединяют в батареи, состоящие из п камер и п + 1 простенков. Число печей в батарее определяется конкретными условиями производства, главным образом возможностью рационального использования машин общего назначения, и равно обычно 68-18.

Камера коксовой печи по конфигурации представляет параллелепипед, размеры которого зависят от ряда факторов. Ширина камеры определяется толщиной слоя коксуемой шихты (1.3.3), высоту и длину выбирают исходя из обеспечения равномерности обогрева камеры, качества шихты, размеров территории цеха и др. Камеры современных печей имеют длину 14-16 м и высоту 4,3- 1,0 м. На рис.1.4 приведена схема коксовой печи.

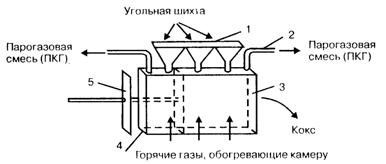

Рисунок 1.4. Схема коксовой печи: 1 - бункера для загрузки шихты; 2 - стояк для отвода летучих продуктов; 3 - передняя дверца; 4 - задняя дверца; 5 – коксовыталкиватель.

В верхнем перекрытии камеры есть загрузочные отверстия для подачи шихты и отверстия для отвода летучих продуктов коксования (прямого коксового газа), которые через газоотвод поступают в газосборник, откуда направляются в цех улавливания. С торцов камера закрывается дверями, которые снимаются по окончании коксования для выдачи готового кокса из камеры с помощью коксовыталкивателя.

Конструкция коксовой камеры полностью обеспечивает ее герметичность и исключает подсос наружного воздуха и отопительных газов. Каждая печь имеет по два регенератора, расположенных под камерой. Газообразное топливо подается в каждый простенок батареи через распределительный газопровод. Батарея коксовых печей обслуживается единым комплексом механизмов для загрузки угольной шихты и выгрузки готового кокса, в который входят углезагрузочный вагон, коксовыталкиватель, разравнивающая шихту штанга, машина для съема дверей камеры и коксотушильный вагон.

В коксохимическом производстве применяются печи, различающиеся конструктивными особенностями (расположение камер, способ подвода газа и воздуха, способ утилизации теплоты продуктов горения топлива и др.) и технологическим режимом (последовательность подъема температуры, состав обогревающего газа и др.). Однако все они могут быть сведены к двум типам: печи с перекидными каналами (ПК) и печи с рециркуляцией продуктов горения (ПВР).

В печах ПВР для улучшения равномерности обогрева по длине и высоте камер в вертикалах осуществляется рециркуляция продуктов горения путем подачи части их в пламя горящего газа, что замедляет процесс его горения и удлиняет факел пламени. Печи этого типа являются наиболее распространенными. В табл.1.3 приведены характеристики печей ПВР.

Таблица 1.3 - Характеристики коксовых печей типа ПВР
