Коксование - это сложный двухфазный эндотермический процесс, в котором протекают термофизические превращения коксуемого сырья и химические реакции с участием компонентов его органической части. Коксование проводят в коксовых печах, являющихся реакторами периодического действия с косвенным нагревом, в которых теплота передается к коксуемой угольной шихте через стенку реактора. Поэтому термофизические процессы при коксовании включают: https://artwoodbase.ru купить массивную обрезную доску бука.

теплопередачу от стенки к материалу шихты;

диффузию продуктов пиролиза (паров воды и летучих веществ) через слой шихты;

удаление этих продуктов из шихты.

При установившемся режиме процесса коксования количество теплоты, передаваемое за единицу времени, определится из уравнения

Q = Kт · F · ∆t (1.2)

где Кт - коэффициент теплопередачи, кДж/м2·град·ч;

F - поверхность теплопередачи, м2,∆t = tг - tш - разность температур обогревающих стенку камеры печи газов tг и нагреваемой шихты (температуры коксования) tш. Коэффициент теплопередачи рассчитывается по формуле

(1.3)

где б1 и б2 - коэффициенты теплопередачи соответственно от греющих газов к стенке печи и от стенки к шихте, кДж/м2·град·ч;

д1 - толщина стенки, м,

д2 = b/2 - половина толщины загрузки шихты, м, л1 и л - соответственно коэффициенты теплопроводности стенки и шихты, кДж/м2·град·ч.

Для увеличения теплового потока и, как следствие, интенсивности обогрева печи необходимо повышать коэффициент теплопередачи Кт и поверхность обогрева F. Так как коэффициент теплопередачи угольной шихты весьма мал, то из формулы 1.2 следует, что для увеличения коэффициента теплопередачи Кт, помимо повышения б1 и б2, необходимо уменьшать толщину слоя угольной шихты. Поэтому ширина камеры печи достаточно жестко регламентирована и составляет обычно 0,40-0,41 м. Из этого следует, что поверхность теплопередачи F определяется двумя другими размерами камеры печи - длиной и высотой.

Коксовая печь - реактор периодического действия, поэтому температура угольной шихты в ней изменяется во времени. Следовательно, изменяется и движущая сила процесса, то есть разность температур между греющими газами и угольной шихтой ∆t = tг - tш. Непосредственно после загрузки шихты tш мала и разность ∆t велика. Поэтому в холодную шихту поступает в единицу времени большее количество теплоты и уголь у стенок камеры начинает коксоваться, в то время как вследствие низкой теплопроводности шихты средние слои остаются холодными. По мере прогрева шихты ее температура возрастает и движущая сила процесса ∆t падает при одновременном повышении температуры по сечению камеры.

Химические превращения при коксовании могут быть сведены к реакциям двух типов: первичным и вторичным.

К первичным реакциям, протекающим в шихте при ее нагревании, относятся:

реакции деструкции сложных молекул;

реакции фенолизации;

реакции карбонизации органической части угля;

реакции отщепления атомов водорода, гидроксильных, карбоксильной и метоксильной ОСН3 групп.

В процессе первичных превращений из угольной шихты выделяются первичный газ и пары первичной смолы и образуется кокс. К вторичным реакциям, которые протекают при контакте выделившихся первичного газа и первичной смолы с нагретой стенкой печи, относятся:

реакции крекинга алканов

СnH2n+2 → CmH2m+2 + CpH2p;

реакции полимеризации алкенов

ЗСnН2n → ∆СnН2n;

реакции дегидрогенизации нафтенов

∆СnН2n → СnH2n-6 + ЗН2;

реакции конденсации ароматических углеводородов, например

2С6Н6 → С10Н8 + С2Н4;

реакции образования карбенов с последующим превращением их в полукокс и кокс.

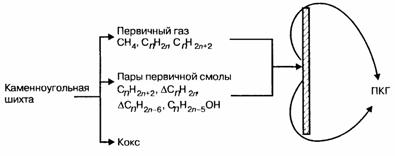

Продуктом вторичных превращений является сложная смесь газообразных и парообразных при температуре коксования веществ различной природы - прямой коксовый газ (ПКГ). На рис.1.3 представлена схема химических превращений при коксовании.
