Искажение формы кривой питающего напряжения может происходить за счет появления высокочастотных импульсов при коммутациях в сети, работе разрядников и т.д. Импульс напряжения - резкое изменение напряжения в точке электрической сети, за которым следует восстановление напряжения до первоначального или близкого к нему уровня. Величина искажения напряжения при этом характеризуется показателем импульсного напряжения (рис.3.7). Описание радиаторы из нержавеющей стали у нас.

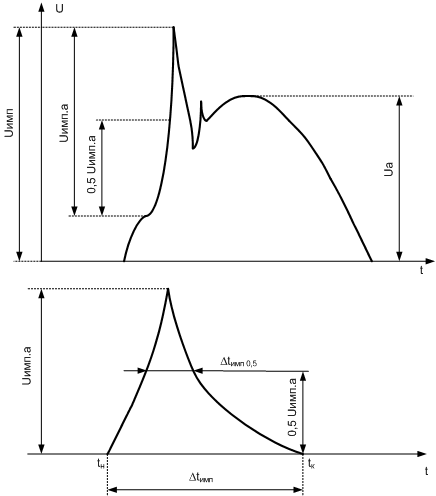

Рис.3.7. Параметры импульсного напряжения

Импульсное напряжение в относительных единицах равно:

(3.22)

где – значение импульсного напряжения, В.

Амплитудой импульса называется максимальное мгновенное значение импульса напряжения. Длительность импульса - это интервал времени между начальным моментом импульса напряжения и моментом восстановления мгновенного значения напряжения до первоначального или близкого к нему уровня .

Показатель - импульсное напряжение стандартом не нормируется.

Временное перенапряжение – повышение напряжения в точке электрической сети выше 1,1 продолжительностью более 10 мс, возникающие в системах электроснабжения при коммутациях или коротких замыканиях (рис. 3.8.).

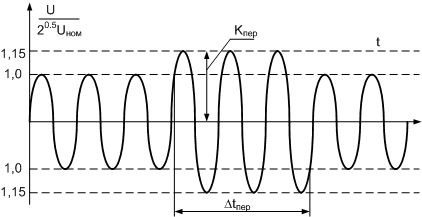

Рис.3.8. Временное перенапряжение

Временное перенапряжение характеризуется коэффициентом временного перенапряжения (): это величина, равная отношению максимального значения огибающей амплитудных значений напряжения за время существования временного перенапряжения к амплитуде номинального напряжения сети.

(3.23)

Длительностью временного перенапряжения называется интервал времени между начальным моментом возникновения временного перенапряжения и моментом его исчезновения .

(3.24)

Коэффициент временного перенапряжения стандартом также не нормируется.

Значения коэффициента временного перенапряжения в точках присоединения электрической сети общего назначения в зависимости от длительности временных перенапряжений не превышают значений приведеных в таблице 3.3 .

Таблица 3.3

Зависимость коэффициента временного перенапряжения от длительности перенапряжения
