Основное электрооборудование внутрицеховых сетей.

Номинальным током плавкой вставки называют ток, который может длительно проходить через неё, не вызывая расплавления металла вставки или сильного нагрева. Время перегорания плавкой вставки при заданных значения тока определяется по защитным характеристикам.

На (рис. 15) изображена схема защиты электрической сети предохранителями. При КЗ в точке К

раньше других должна расплавится плавкая вставка предохранителя F

2

, имеющая меньший номинальный ток. По условию селективности защитная характеристика ближайшего к источнику питания предохранителя F

1

, должна располагаться над характеристикой более удалённого по схеме предохранителя F

2

.Как правило, >.

Для управления работой электродвигателей станков, вентиляторов, кранов и других ЭП служат контакторы и магнитные пускатели.

Контактором

называется аппарат, приводимый в действие электромагнитом, включение и отключение которого можно осуществлять дистанционно с помощью кнопок управления. Вместе с другими электрическими аппаратами контакторы служат для пуска, ускорения, изменения направления вращения и остановки ЭП при ручном и автоматическом управлении. Контакторы применяются для коммутации силовых цепей электродвигателей мощностью 100 кВти выше. Для более мелких ЭП применяют магнитные пускатели. В цепях переменного тока в основном используется трёхполюсные контакторы серий КТ, КТВ, а в цепях постоянного тока – одно – и двухполюсные контакторы серии КП, КПВ.

Магнитные пускатели

предназначены главным образом для дистанционного управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 100 кВт

; для пуска непосредственным подключением к сети и останова электродвигателя (нереверсивные пускатели); для пуска, останова и реверса электродвигателя (реверсивные пускатели). В исполнении с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок.

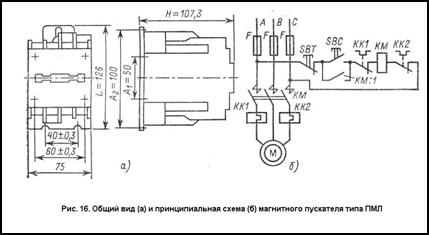

Магнитный пускатель представляет собой трёхполюсной контактор переменного тока прямоходовой магнитной системой, в которой дополнительно встроены два тепловых реле защиты, включенных последовательно в две фазы главной цепи электродвигателя. На (рис. 16 а и б) показаны общий вид пускателя ПМЛ и схема управления электродвигателем с помощью магнитного пускателя типа ПМЛ.

Защита электродвигателей от перегрузки и от обрыва одной фазы осуществляется с помощью тепловых реле типа РТЛ, присоединяемых к пускателю перемычками.

Автоматические воздушные выключатели

предназначены для автоматического размыкания электрических цепей при анормальных режимах (КЗ и перегрузках), для редких оперативных переключений (три-пять в час) при нормальных режимах, а также для защиты электрических цепей при недопустимых снижениях напряжения. По сравнению с предохранителями автоматические выключатели обладают рядом преимуществ: после срабатывания автоматический выключатель снова готов к работе, в то время как в предохранителе требуется замена калибровочной плавкой вставки, увеличивающая время простоя ЭП; более точные защитные характеристики; совмещение функций коммутации электрических цепей и их защиты; наличие у некоторых автоматических выключателей независимых расцепителей, позволяющих осуществлять дистанционное отключение электрической цепи и др.

В отличие от предохранителей в автоматических выключателях не применяется какой-либо специальной среды для гашения дуги. Дуга гасится в воздухе, поэтому автоматические выключатели называются воздушными. По числу полюсов автоматические выключатели бывают одно-, двух- и трёхполюсные, изготавливаются на токи до 6000 А

при напряжении переменного тока до 660 В

и постоянного тока до 1 кВ

. Отключающая способность их достигает 200-300 кА

. По времени срабатывания () различают: нормальные автоматические выключатели с с; селективные с регулируемой выдержкой времени до 1 с

; быстродействующие с с.

Наименьший ток, вызывающий отключение автоматического выключателя, называют током трогания или током срабатывания, а настройку расцепителя автоматического выключателя на заданный ток срабатывания – уставкой тока срабатывания.

Автоматический выключатель имеет следующие основные элементы: контакты с дугогасительной системой; привод; механизм свободного расцепления; расцепители; вспомогательные контакты.

Основными элементами автоматических выключателей, выполняющими его защитные функции при анормальных режимах в цепи, являются расцепители, при срабатывании которых автоматический выключатель отключается мгновенно или с выдержкой времени. Автоматический выключатель может иметь один или несколько расцепителей.
