При определении нормативной горизонтальной нагрузки на неподвижную опору следует учитывать: неуравновешенные силы внутреннего давления при применении сальниковых компенсаторов, на участках имеющих запорную арматуру, переходы, углы поворота, заглушки; следует также учитывать силы трения в подвижных опорах и о грунт для бесканальных прокладок, а также реакции компенсаторов и самокомпенсации. Горизонтальную осевую нагрузку на неподвижную опору следует определять:

на концевую опору - как сумму сил действующих на опору;

на промежуточную опору - как разность сумм сил действующих с каждой стороны опоры.

Неподвижные опоры должны рассчитываться на наибольшую горизонтальную нагрузку при различных режимах работы трубопроводов (охлаждение, нагрев) в том числе при открытых и закрытых задвижках.

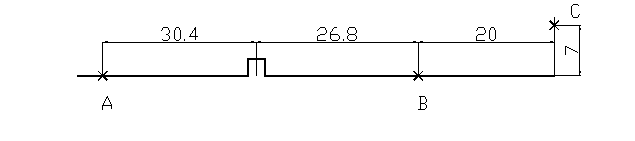

Схема прилегающих участков к рассчитываемой неподвижной опоре Н6 изображена на рисунке 2.2. .

Рис. 2.2. – Схема для определения горизонтальных усилий на неподвижную опору

Формулы для определения осевого усилия на неподвижную опору (В) [6]:

при нагреве -

при охлаждении -

где p – давление теплоносителя, Па;

D – диаметр трубопровода, м

Рк – сила упругого отпора П-образного компенсатора, Н;

Рх – сила упругого отпора Г-образного компенсатора, Н;

q – весовая нагрузка на 1 м длины трубопровода, Н/м (515 Н/м);

m - коэффициент трения скользящих опор (m=0.3).

Расстояния l1, l2, l3 по схеме соответственно равны 26,8; 20 и 7 м.

при нагреве

при охлаждении

За расчетное усилие принято большее значение Р=7464 Н.

Для двух трубопроводов соответственно 14,9 кН.
