Gв= V0в · ρ0в = W · ρ · F; ,

где V0в=α · L0· V0г= 1,15 · 9,52 · 0,27 =2,96 м3/с;

тогда м2.

Диаметр D кольцевой щели рассчитаем с учетом наружного диаметра d сопла Лаваля (рис. 3): d = dвых+ 5 = 18,9 + 5 = 23,9 мм (0,0239м).

С другой стороны, ,

откуда м (289мм).

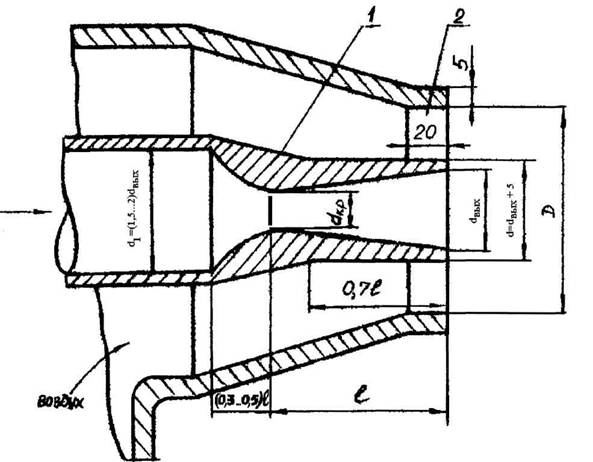

1 - сопло Лаваля; 2 - воздушное щелевое сопло Рис. 3 - Выходная часть горелки

Вычертить в масштабе по размерам:

dкр=16,8 мм; dВых=218,9мм; 1=12 мм; D=289 мм.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЫМОВОГО ТРАКТА

4.1 Расчет гидравлических сопротивлений дымового тракта

Гидравлический расчет дымового тракта необходим для последующего выбора тягового устройства (дымососа, эжектора, дымовой трубы). Если одно тяговое средство обслуживает несколько параллельных трактов, то выбор его производится по сопротивлению наиболее напряженного тракта (а не по сумме сопротивлений всех параллельных трактов). Схема дымового тракта приведена на рис. 4.

Общее сопротивление дымового тракта рассчитывается как сопротивление газохода низкого давления и состоит из потерь давления на трение, в мест­ных сопротивлениях и потерь геометрического давления (гидростатических сопротивлении):

,

где ∆Р∑ - общее сопротивление дымового тракта, Па. Потери давления на трение, Па, рассчитываются по формуле:

где λ - коэффициент трения для бетонных и кирпичных каналов при турбулентном режиме движения. λ=0,04…0,05. Принимаем λ=0,04

Рдин – динамическое давление, Па;

В − барометрическое давление, кПа;

Рст – статическое давление, кПа; для газов низкого давления принимаем В+Рст≈ 101,3 кПа;

dг − гидравлический диаметр канала, м, ;

П – периметр сечения, м;

; ,

–

расчетный расход газа, м3/с;

−

присос атмосферного воздуха к продуктам сгорания; ∆V=(0,2…0,2)%

На 1 м длины тракта. Принимаем ∆V= 0,2%

Расход дымовых газов:

V0пг = V0г · ( V0 +(α−1)) · L0 = 0,27 · (10,52 + (1,15 − 1)) · 9,52 = 3,226 м3/с.

Составим таблицу 2 гидравлических сопротивлений дымового тракта.

Падение температуры продуктов сгорания составляет 1…1,5˚С/м.

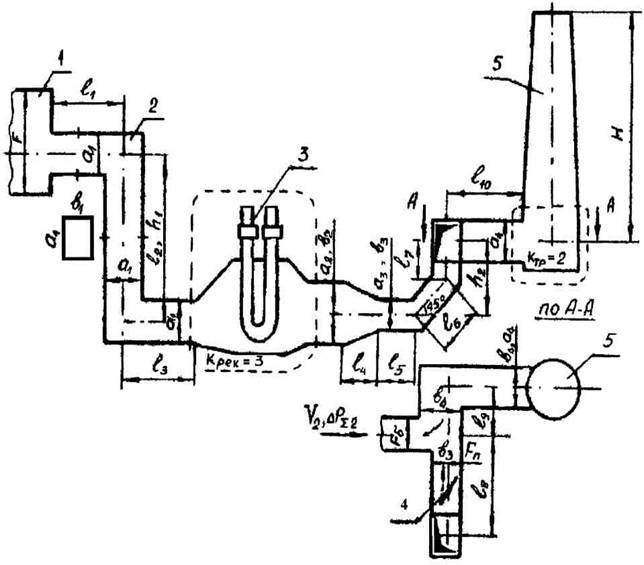

1 - печь; 2 - дымовой канал; 3 - рекуператор; 4 - дымовой шибер; 5 - дымовая труба

Рис. 4 - Схема дымового тракта

1. Резкое сужение на выходе из печи представляет собой местное сопротивление. Потери давления в местных сопротивлениях определяется по формуле:

,

где м/с; м2

м2

Па;

Потери давления: Па;

Давление продуктов сгорания на выходе из печи: Р=∆Рмс= − 2,91 Па;

Результаты заносим в строку 1 таблицы 2.

2.

Трени на участе L1=1 м.

;
