Современные конденсационные паровые турбины.

Конденсационные паровые турбины служат для превращения максимально возможной части теплоты пара в механическую работу. Они работают с выпуском (выхлопом) отработавшего пара в конденсатор, в котором поддерживается вакуум (отсюда возникло наименование). Конденсационные турбины бывают стационарными и транспортными.

Стационарные турбины изготавливаются на одном валу с генераторами переменного тока. Такие агрегаты называют турбогенераторами. Тепловые электростанции, на которых установлены конденсационные турбины, называются конденсационными электрическими станциями (КЭС). Основной конечный продукт таких электростанций — электроэнергия. Лишь небольшая часть тепловой энергии используется на собственные нужды электростанции и, иногда, для снабжения теплом близлежащего населённого пункта. Обычно это посёлок энергетиков. Доказано, что чем больше мощность турбогенератора, тем он экономичнее, и тем ниже стоимость 1 кВт установленной мощности. Поэтому на конденсационных электростанциях устанавливаются турбогенераторы повышенной мощности.[2]

Частота вращения ротора стационарного турбогенератора связана с частотой электрического тока 50 Герц. То есть на двухполюсных генераторах 3000 оборотов в минуту, на четырёхполюсных соответственно 1500 оборотов в минуту. Частота электрического тока вырабатываемой энергии является одним из главных показателей качества отпускаемой электроэнергии. Современные технологии позволяют поддерживать частоту вращения с точностью до трёх оборотов. Резкое падение электрической частоты влечёт за собой отключение от сети и аварийный останов энергоблока, в котором наблюдается подобный сбой.

В зависимости от назначения паровые турбины электростанций могут быть базовыми, несущими постоянную основную нагрузку; пиковыми, кратковременно работающими для покрытия пиков нагрузки; турбинами собственных нужд, обеспечивающими потребность электростанции в электроэнергии. От базовых требуется высокая экономичность на нагрузках, близких к полной (около 80 %), от пиковых — возможность быстрого пуска и включения в работу, от турбин собственных нужд — особая надёжность в работе. Все паровые турбины для электростанций рассчитываются на 100 тыс. ч работы (до капитального ремонта).

Транспортные паровые турбины используются в качестве главных и вспомогательных двигателей на кораблях и судах. Неоднократно делались попытки применить паровые турбины на локомотивах, однако паротурбовозы распространения не получили. Для соединения быстроходных турбин с гребными винтами, требующими небольшой (от 100 до 500 об/мин) частоты вращения, применяют зубчатые редукторы. В отличие от стационарных турбин (кроме турбовоздуходувок), судовые работают с переменной частотой вращения, определяемой необходимой скоростью хода судна.[3]

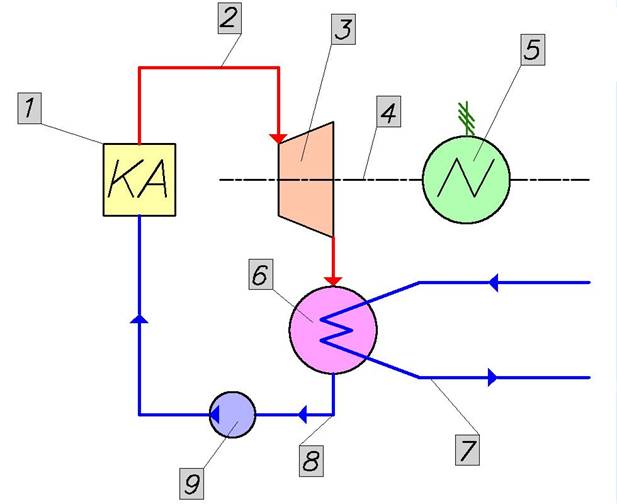

Рис. 1.Схема работы конденсационной турбины

На рис. 1. представлена принципиальная схема работы КЭС. Свежий (острый) пар из котельного агрегата (1) по паропроводу (2) попадает на рабочие лопатки паровой турбины (3). При расширении, кинетическая энергия пара превращается в механическую энергию вращения ротора турбины, который расположен на одном валу (4) с электрическим генератором (5). Отработанный пар из турбины направляется в конденсатор (6), в котором, охладившись до состояния воды путём теплообмена с циркуляционной водой (7) пруда-охладителя, градирни или водохранилища по трубопроводу (8) направляется обратно в котельный агрегат при помощи насоса (9). Бо́льшая часть полученной энергии используется для генерации электрического тока.

В СССР первая конденсационная турбина была построена на Ленинградском металлическом заводе в 1924. Это была турбина мощностью 2 МВт, работавшая на паре с начальным давлением 11кгс/см2 и температурой 300°С; в 1970 там же была изготовлена одновальная конденсационная турбина мощностью 800 МВт с начальным давлением пара 240 кгс/см2 и температурой 540°С. В 1973 создаётся одновальная конденсационная турбина мощностью 1200 МВт, с промежуточным перегревом пара, не имеющая аналогов в мировом турбостроении в то время. [4]

На рис. 2 представлена схема современной конденсационной турбины в разрезе.

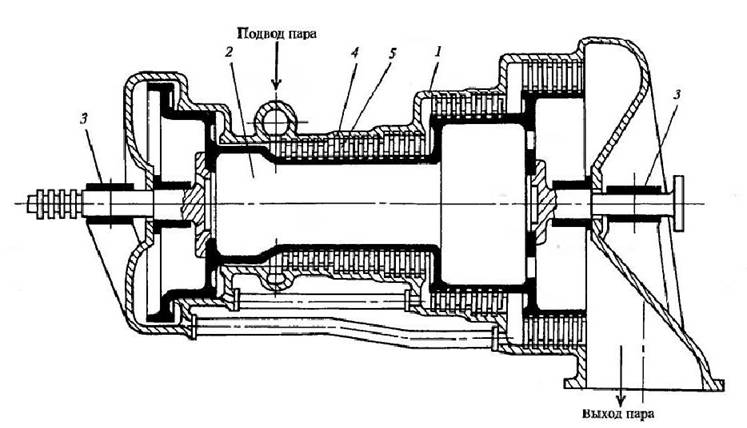

Рис. 2. Многоступенчатая турбина.

1 – корпус

2 – барабан

3 – подшипник

4 – сопловые лопатки одной из ступеней

5 – рабочие лопатки одной из ступеней

[6]

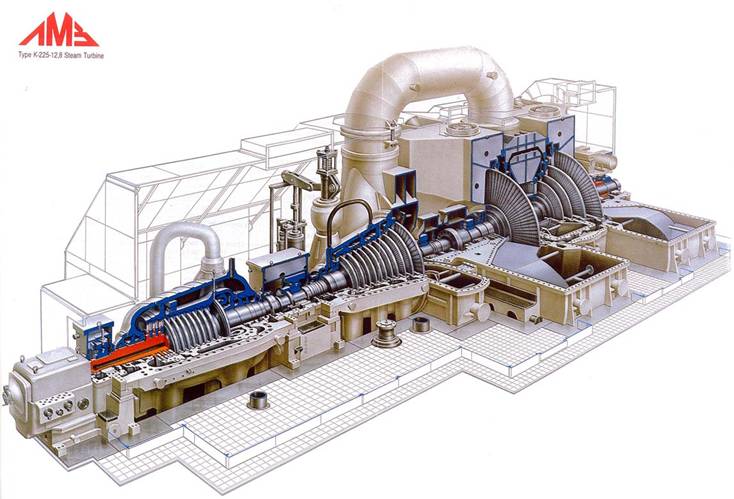

Рис. 3. Конденсационная турбина ЛМЗ (К-225-12,8). В разрезе.

Слева направо: Часть высокого давления (ЧВД),

Часть среднего давления (ЧСД),

Двухпоточная часть низкого давления (ЧНД)
