Зарубежные электростанции с авиационными ГТД

Практика показала, что автоматический пуск происходит более последовательно и надежно, чем ручной.

Система автоматического регулирования спроектирована таким образом, что при работе ГТГ на воздухе с отрицательной температурой (до —1,0° С) его мощность не превышает номинальную. При работе ГТГ на наружном воздухе с плюсовой температурой мощность соответственно ограничивается.

Эксплуатация электростанции характеризуется надежной и без­отказной работой ГТГ. Постройка и эксплуатация станции показали также, что, несмотря на сравнительно низкий к. п. д. ГТД, стои­мость отпущенного 1 кВт∙ч электроэнергии меньше, чем на базисных электростанциях. Это объясняется небольшими первоначальными за­тратами на сооружение электростанции и ее полной автоматизацией.

В Англии по заказу Центрального электрического общества были изготовлены несколько ГТГ мощностью по 17,5 МВт. Каждый ГТГ состоит из двух конвертированных ТРД "Эйвон", используе­мых в качестве генераторов газа, силовой турбины промышленного типа и электрического генератора. ГТГ включаются в работу автоматически при помощи реле понижения частоты или нажатием кнопки "пуск". Они способны принимать полную нагрузку через две минуты. ТРД могут работать на дизельном топливе или природном газе. Проектный к. п. д. ГТГ 28%. Компоновка ГТГ показана на рис. 6.

Интересно отметить, что весь процесс разработки проекта ГТГ до его создания в металле занял 18 месяцев.

Конвертированный ТРД "Эйвон" в составе ГТГ используется со значительно меньшей, чем в условиях эксплуатации на самоле­тах, мощностью, в результате чего возрастает его моторесурс.

4

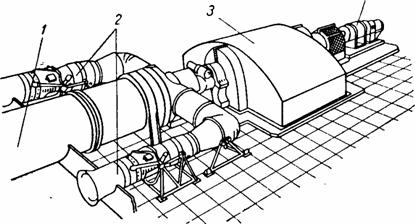

Рис. 6. Компоновка ГТГ мощностью 17,5 МВт

1 — выхлопная труба; 2 — ТРД "Эйвон"; 3 — электрогенератор; 4 — возбудитель

Силовая двухступенчатая турбина предназначена для работы на газе с низкой температурой и давлением. Она сконструирована как обычная газовая турбина промышленного типа.

Данный конвертированный ТРД выпускается для использова­ния как на пиковых и аварийных электростанциях, так и на элект­ростанциях, работающих 8000 ч в год. В зависимости от назначе­ния, эти ТРД могут иметь агрегатную мощность от 6000 до 40 000 кВт и работать на керосине, дизельном топливе или при­родном газе.

Наряду с рассмотренными типами электростанций в настоящее время на основе конвертированных АГТД эксплуатируются и соз­даются более мощные электростанции. Так например, только в энер­госистемах Англии и США эксплуатируются около полутора десят­ков электростанций с ГТГ мощностью 60—140 МВт.

Основным назначением таких электростанций является выра­ботка электроэнергии для снятия пиков электрической нагрузки, а вспомогательным — создание в энергосистемах резервной мощ­ности.

Обычно одна такая электростанция придается крупному па­ротурбинному блоку. Считают, что главным достоинством пиковых электростанций такой мощности является низкая, по сравнению с паротурбинными электростанциями, стоимость их строительства.

Компоновочные решения газотурбогенераторов этих электро­станций выполнены по вариантам б и в (рис. 2). Некоторой раз­новидностью компоновочного варианта в является ГТГ электро­станции мощностью 56—60 МВт фирмы "Инглиш электрик" (Анг­лия). Электрогенератор данного ГТГ приводится во вращение двумя силовыми турбинами, каждая из которых соединена с одним из концов его ротора. Работу каждой силовой турбины обеспечи­вают два ТРД.

В настоящее время за рубежом находится в эксплуатации тысячи ГТУ мощностью до 35 МВт, созданных на базе авиационных турбореактивных или турбовентиляторных двигателей. Они состоят из одного или двух компрессоров, приводимых во вращение связанными с ними турбинами, которые вместе с камерой сгорания, расположенной между компрессором и турбиной высокого давления, являются генератором горячих газов. Газы расширяются в турбине полезной мощности (силовой турбине). Показатели наиболее мощных и совершенных зарубежных ГТУ такого типа приведены в таблице 1 [Л. 5].

Наиболее широко (до 1000 однотипных агрегатов) распространены за рубежом установки, созданные на базе ГТД Avon, Olympus, FT4, которые выпускаются уже в течение 25-30 лет. Использование ГТД позволило перенести в промышленность передовой научно-технический опыт, накопленный в авиации, использовать подготовленную технологическую базу и преимущества крупносерийного производства, а также опыт эксплуатации авиационной техники [Л. 5].

Табли
