Ряд иностранных фирм в течение продолжительного времени работают над созданием электростанций на основе конвертирован­ных АГТД. К настоящему времени довольно значительное количество стационарных и пере­движных электростанций различной мощности находится в дли­тельной эксплуатации.

Одной из первых была спроектирована и построена стационар­ная электростанция промышленного типа мощностью 3 МВт. Ан­глийская фирма "Бристоль" использовала для создания электро­станции выпускаемый ею авиационный двигатель. Электростанция предназначена для снятия пиковых нагрузок в зимнее время. Она способна также обеспечивать местное электроснабжение в случае выхода из строя линии электропередачи.

Основными достоинствами ГТГ с авиаци­онными ГТД являются: высокая степень надежности и автомати­зации; малые веса и габариты; способность быстро принимать нагрузку; легкость замены приводного двигателя; точная балан­сировка и отсутствие вибрации.

Электростанция была создана на основе ТВД "Протей". Воздух из атмосферы поступает в компрессор и после сжатия направляется в камеру сгорания. Газы, отработавшие в турбине, выбрасываются наружу. Турбина двигателя двухвальная четырехступенчатая: первые две ступени (т. в. д.) приводят во вращение компрессор, а последние две (т. н. д.) образуют силовую турбину. Вал силовой турбины вращается со скоростью 194 об/сек. Специальный редуктор пони­жает скорость вращения до рабочих оборотов электрогенератора (16,6 об/сек).

ГТД имеет мощность 3125 кВт и работает на дизельном топ­ливе. Степень повышения давления в компрессоре — 2,3. Темпера­тура газов перед т. в. д. равна 850° С. Эффективный к. п. д. дви­гателя — 23%. Габариты двигателя: длина — 2690 мм, диаметр — 990 мм. Масса двигателя — 1530 кг.

Вспомогательное оборудование двигателя то же, что и в слу­чае использования его на самолете. Его запуск осуществляется стартер-генератором мощностью 15 кВт, получающим питание от аккумуляторной батареи напряжением 110 В.

Электрический генератор переменного тока, трехфазный, с воз­душным охлаждением, мощностью 3200 кВА при Cosj = 0,9. Напря­жение генерируемого тока 11 кВ, частота 50 Гц. Воздух для охлаж­дения генератора поступает в помещение электростанции через специальную шахту. С вращающимся возбудителем генератор свя­зан жестко. Возбудитель регулируется как вручную, так и автома­тически. Масса электрогенератора 11,75 т, а масса ротора генера­тора — 5 т. Смазка подшипников генератора осуществляется от спе­циального электронасоса.

Использование двигателя с двумя независимыми турбинами оказалось выгодным, так как в этом случае мала потребная для запуска двигателя мощность и облегчается автоматическая синхро­низация при включении агрегата в параллельную работу.

ГТГ имеет длину 7,4 м и размещен в кирпичном здании (10,65×7,00×6,70 м) с бетонным полом и сборной фундаментной плитой. Размещение ГТГ в здании показано на рис. 5.

В основном помещении расположен электрогенератор с рас­пределительным устройством, контрольным щитом и кабиной управ­ления. ГТД установлен в отдельном отсеке. Конец его вала про­ходит в отсек генератора через звукоизолирующую перегородку, собранную из съемных панелей, что обеспечивает легкий демонтаж двигателя в случае необходимости его замены.

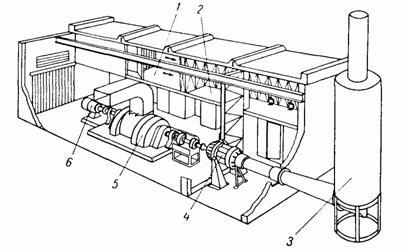

Рис. 5. Размещение оборудования в здании

электростанции фирмы "Бристоль"

1 — воздухозаборник; 2 — воздушный фильтр; 3 — глушитель выхлопа;

4 —ТВД; 5 — электрогенератор; 6 — возбудитель

Воздух в отсек двигателя забирается сверху из воздушного ко­роба, расположенного вдоль всего здания над аппаратурой распре­делительного устройства. Воздушный короб снабжен звукопогло­щающими пакетами и фильтрами-пылепоглотителями. Отработавшие газы поступают из двигателя в глушитель через расширяющийся патрубок. Из глушителя газы удаляются через вертикальную трубу наружу.

Помещение станции, за исключением кабины управления, не отапливается. Нормальная температура поддерживается за счет тепла, выделяемого обмотками генератора при работе.

Специальное масло не требует подогрева и позволяет запускать двигатель при температуре наружного воздуха до —40° С.

Управление станцией осуществляется по телефону с помощью специальной системы. Пуск, контроль за работой и останов ГТГ производится на расстоянии 160 км.

Весь процесс запуска ГТГ до принятия нагрузки занимает около двух минут. ГТГ— автономен, в процессе запуска все по­требители получают питание от аккумуляторной батареи.
