Конвертация авиационных газотурбинных двигателей для энергетических целей

В случае использования для ГТГ ТРД необходимо серьезное внимание уделить выбору или созданию силовой газовой турбины нужной мощности. Впрочем, во всех случаях необходимо уделять большое внимание выяснению возможностей комплектации созда­ваемого ГТГ и всей электростанции необходимым оборудованием.

Как уже было сказано выше, мощность современных АГТД ко­леблется в широких пределах: от нескольких десятков до несколь­ких тысяч и даже десятков тысяч киловатт. Поэтому при выборе ГТД для определенного генератора необходимо особое внимание обратить на мощность двигателя. В то время как мощность ГТГ определяется выбранным электрическим генератором (из серийного выпуска промышленности), мощность АГТД определена его целе­вым назначением. В одних случаях имеющийся в распоряжении конструктора ГТГ приводной двигатель может обладать избыточной, в других — недостаточной мощностью. Выбрать оптимальный по мощности и характеристикам ГТД далеко не всегда возможно.

Возможные варианты применения АГТД для привода электри­ческих генераторов показаны ниже. На рис. 1 представлены два варианта использования ТВД для привода электрических генера­торов.

В первом варианте — выходной вал двигателя соединяется не­посредственно с ротором электрического генератора. Это возможно в случае выбора ТВД, равного по мощности электрическому генератору Второй вариант предполагает необходимость использования нескольких ТВД для привода одного электрического генератора. В обоих случаях, за редким исключением, возникает необходимость в дополнительном редукторе.

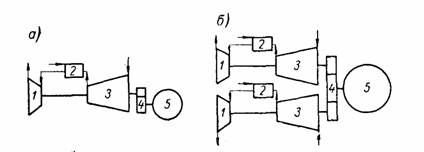

Рис. 1. Варианты использования ТВД для привода электрического генератора: а) использование одного ТВД; б) использование нескольких ТВД

1 — турбина; 2 —камера сгорания; 3 — компрессор; 4 — редуктор;

5 — электро­генератор

Возможные варианты компоновки ГТГ с несколькими ТРД по­казаны на рис. 2. Варианты а и б осуществимы при работе од­ного или нескольких ТРД на одну силовую турбину. Вариант в выбирается в том случае, если имеется несколько силовых турбин определенной мощности.

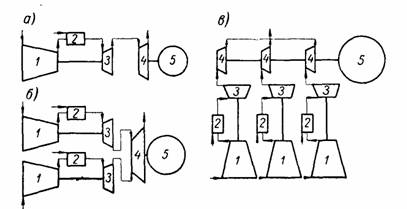

Рис. 2. Варианты использования ТРД для привода электрического генератора: а) использование одного ТРД; б) использование не­скольких ТРД и одной силовой турбины; в) использование не­скольких ТРД со своими силовыми турбинами

1-компрессор; 2 - камера сгорания; 3-турбина компрессора; 4 –силовая турбина; 5 — электрогенератор

Положительным качеством ГТГ, выполненного по схемам рис. 1, б и рис. 2, б и в, является возможность поддержания сравнительно высокой тепловой экономичности ГТГ при частичных нагрузках за счет работы части ГТД с полной нагрузкой.
