Теплообменные аппараты

n=1,2∙103 шт.

29. Шаг трубок, м

s=0,05 м

30. Площадь трубной доски, приходящейся на одну трубку, м2

fтрд=2,5∙10-4 м2

31. Площадь трубной доски без учета кольцевого зазора, м2

fтрд=3,5∙103 м2

32. Диаметр трубной доски по краю трубок, м

Dтр=1,99 м

33. Внутренний диаметр корпуса с учетом кольцевого зазора, м

м

D=2,05 м

34. Площадь межтрубного пространства, м2

fмп=3,3 м2

35. Омываемый периметр межтрубного пространства, м

П=656,6 м

36. Эквивалентный диаметр межтрубного пространства, м

dэ=0,02 м

37. Плотность воздуха, кг/м3

Дж/кг К

ρ2=1,3 кг/м3

38. Скорость воздуха в межтрубном пространстве, м/с

ω2=1,56 м/с

39.Поверхность нагрева аппарата в м2 при длине корпуса 1м,

dср=0,018 м

Fуд=692,4 м3

40. Длина трубок (расстояние между трубными досками), м

м.

L1=1,2 м

41. Расчетная длина трубок для межтрубного пространства (расстояние между осями входного и выходного патрубка для воздуха), м

где b - расстояние от трубной доски до оси патрубка на корпусе для воздуха

м

L2=6 м

42. Площадь сечения патрубка для азота при м/с

fa=0,79 м2

43. Диаметр патрубка для азота, м

dа=0,1 м

44. Площадь сечения воздушного патрубка при м/с

fв=0,24 м2

45. Диаметр воздушного патрубка, м

dв=0,15 м

2.3 Гидравлический расчет

46. Предельное число Рейнольдса для азота при

м.

Rепр1=9,088∙104

47. Коэффициент гидравлического трения для азота в трубках при 2300<Re1<Reпр1

ζ1=0,04

48. Потеря давления от трения в трубках, Па

∆Pt1=1,13∙103 Па

49. Полная потеря давления в трубках с учетом местных сопротивлений 30%, Па

∆P1=1,47∙103 Па

50. Предельное число Рейнольдса для воздуха

Rепр2=7,668∙104

51. Коэффициент гидравлического трения для воздуха в межтрубном пространстве при 2300<Re2<Reпр2

ζ2=0,043

52. Потеря давления от трения в межтрубном пространстве, Па

∆Pt2=23,0 Па

53. Полная потеря давления в трубках с учетом местных сопротивлений 50%, Па

∆P2=34,5 Па

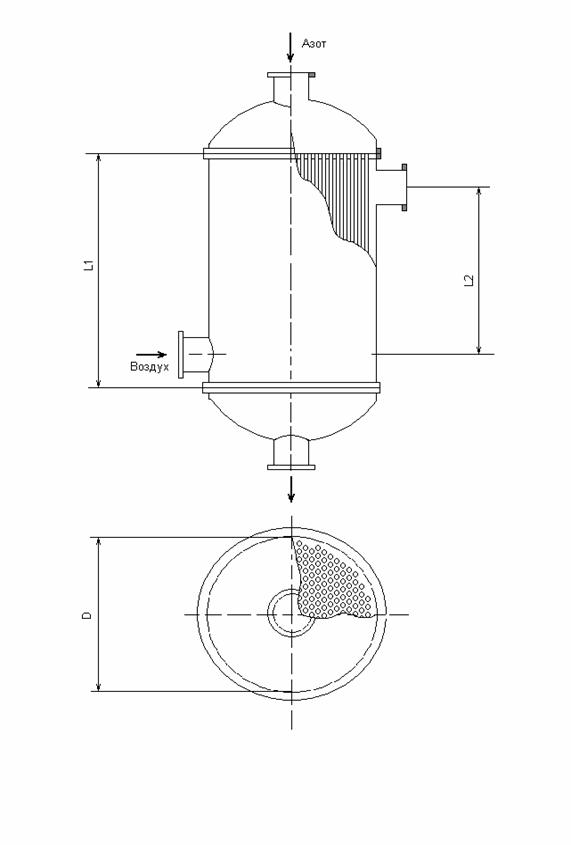

рис.1

Графическое изображение общего вида теплообменного аппарата

СПИСОК ЛИТЕРАТУРЫ:

1. Нащокин В.В. Техническая термодинамика и теплопередача. М., Высшая школа, 1980, 470 с.

2. Соколов Е.Я. Теплофикация и тепловые сети. М.: Энергоиздат 1982, 360с.

3. А.М. Бакластов, В.А. Горбенко, П.Г. Удыма Проектирование, монтаж и эксплуатация тепломассообменных установок. – М.: Энергоатомиздат, 1981. –336с.
