Слоевые топки

предназначены для сжигания твердого топлива в слое на колосниковой решетке. В камерных топках сжигается твердое топливо во взвешенном состоянии в виде пыли и дробленых частиц, а также жидкое, распыляемое с помощью форсунок, и газообразное. Камерные топки подразделяются на факельные и вихревые. На рис.2 показаны схемы слоевого, факельного и вихревого способов сжигания топлива. При слоевом способе сжигания необходимый для горения воздух попадается к слою топлива через колосниковую решетку. Рис.2. Схемы способов сжигания твердого топлива Где можно купить профессиональное кухонное оборудование kok.one.

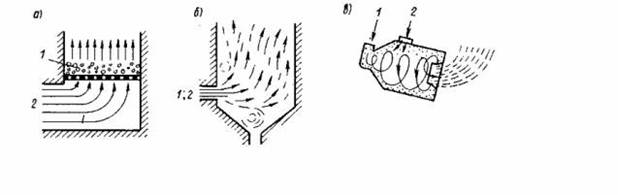

а- слоевой; б- факельный; в- вихревой; 1-топливо; 2- воздух. При факельном способе сжигания твердое топливо предварительно размалывается в мельницах и пыль вместе с воздухом (аэросмесь) попадает в топку. Время пребывания газа и пыли в объеме топки незначительно (1,5-2 с).

Циклонный способ сжигания основан на использовании закрученных топливовоздушных потоков. Транспорт топлива осуществляется воздухом. Топливные частицы циркулируют по определенным траекториям в течение времени, необходимого для завершения их сгорания. Под действием центробежных сил частицы движутся в виде уплотненного пристенного слоя, интенсивно перемешиваясь с воздухом. Время пребывания частиц в циклонной камере выбирается достаточным для выгорания грубой пыли (размер частиц – 200 мкм) или дробленого топлива (размер частиц до 5 мм). Слоевые топки. По способу механизации операций обслуживания (подача топлива, шировка слоя, удаление зол и шлака) слоевые топки делятся на ручные (немеханизированные), полумеханические и механические. В полумеханических топках механизирована часть операций. В механических топках механизированы все операции.

Классификации наиболее типичных и относительно широко распространенных топочных устройств со слоевым сжиганием топлива показана на рис.3

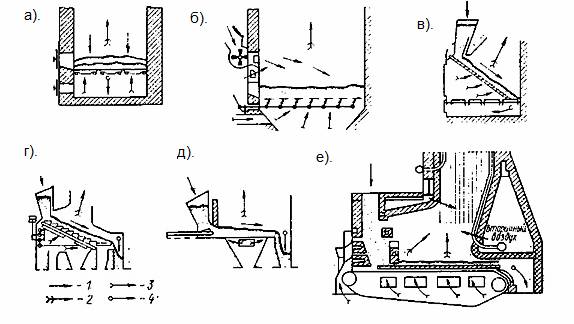

Рис.3 Схема слоевых топок

1- топливо; 2- воздух; 3- продукты сгорания; 4- очаговые остатки.

В зависимости от способа организации процесса сжигания топлива слоевые топки можно разделить на три группы: 1) с неподвижной колосниковой решеткой и неподвижным слоем топлива (рис.3,а, б); 2) с неподвижной колосниковой решеткой и перемещением топлива по решетке (рис.3 в, г, д); 3) с подвижной колосниковой решеткой и движущимся вместе с ней слоем топлива (рис.3е). В показанную на рис.3,а топку топливо загружают вручную и вручную удаляют очаговые остатки через зольник. Из-за большой затраты физического труда топки этого типа используют только для котлов малой паропроизводительности (до 0,5 кг/с). На рис.3,б показана полумеханическая топка с пневмомеханическим забрасывателем (ПМЗ) (рис.4) и ручными поворачивающимися колосниками (РПК).

Рис.4. Пневмомеханический забрасыватель топлива.

1-бункер; 2- питатель; 3- роторный метатель; 4- сопловая решетка.

Топливо забрасывается питателем ПМЗ и равномерно распределяется по решетке, Удаляют очаговые остатки путем их сбрасывания в зольный бункер при повороте колосников около своей оси от ручного привода. В топке, показанной на рис. 3, в, загрузка осуществляется под воздействием собственного веса топлива. Топки с наклонной решеткой (с углом 40-50, что соответствует углу естественного откоса сжигаемого топлива) используют обычно для сжигания древесных отходов и кускового торфа. Возвратно-поступательное движение колосников на наклонно-переталкивающей решетке (рис. 3,г) дает возможность осуществить непрерывную шуровку слоя топлива, В таких топках возможно сжигание горючих сланцев, бурых углей с большой зольностью и повышенной влажностью и каменных углей с большим выходом летучих веществ. Топки с шурующей планкой (рис. 3,д) предназначены для сжигания многозольных бурых и неспекающихся каменных углей. Шурующая планка выполняется в виде трехгранной призмы из литого чугуна или стали. Угол наклона передней плоскости к горизонтальной плоскости составляет 35, а задней – 15. При движении вперед (к задней стенке топки) топливо подрезается задней гранью и осуществляется шуровка горящего слоя топлива.
