Компенсаторы должны иметь достаточную компенсирующую способность Dlк для восприятия температурного удлинения участка трубопровода между неподвижными опорами, при этом максимальные напряжения в радиальных компенсаторах не должны превышать допускаемых (110 МПа). Необходимо также определить реакцию компенсатора, используемую при расчетах нагрузок на неподвижные опоры. Тепловое удлинение расчетного участка трубопровода DL, мм, определяют по формуле

DL = aDt L (2.5)

где a - средний коэффициент линейного расширения стали, мм/(мо С) для типовых расчетов можно принять a = 1.2 10 - 2 мм/(моС);

Dt - расчетный перепад температур, определяемый по формуле:

Dt =t1 - to (2.6)

где t1 - расчетная температура теплоносителя, оС;

tо - расчетная температура наружного воздуха для проектирования отопления, оС;

L - расстояние между неподвижными опорами, м.

Dt = 95-(-31)=126 оС

Для расчетного участка теплосети (компенсатор К5):

L=26,8+27=53,6 м

DL=1,2*10 –2 *126 * 53,6=81,7 мм

Из справочных данных [8] подбираем П-образный компенсатор с гнутыми отводами. Вылет компенсатора 2,0 м, компенсирующая способность 160 мм (с учетом предварительной монтажной растяжки компенсаторов на 50% расчетного температурного удлинения). Осевая сила при этом составляет 0,6*8,17=4,9 кН.

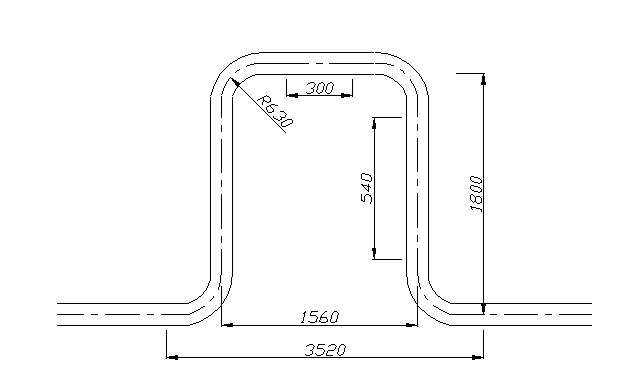

Схема компенсатора приведена на Рис.2.1. .

Рис. 2.1. – Схема П-образного компенсатора
