3. Наличие втулки (отношение d/dh).

4. Степень диффузорности камеры сгорания (отношение D/d).

5. Наличие на выходе вихревой горелки диффузорной над­ставки (из огнеупора) или камеры с внезапным расшире­нием.

Форма надставки, угол наклона торцевой стенки камеры с внезапным расширением α.

6. Процесс горения.

7. Поджатие выходного сечения камеры сгорания.

8. Форма лопаток завихрителя - плоские или профилиро­ванные.

9. Форма лопаток завихрителя - радиальные или простран­ственные.

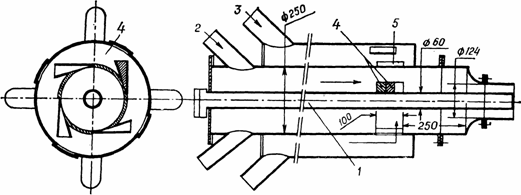

Рис. 4.1. Схема вихревой горелки с аксиально-тангенциальным подводом:

1 - трубка для впрыска топлива; 2 — аксиальная подача воздуха; J — тангенциаль­ная подача воздуха; 4 — направляющие устройства; 5 — четыре прямоугольных от­верстия размером 20 X 100 мм для тангенциальной подачи воздуха.

На практике наиболее распространены два типа топливосжигающих устройств, в которых используется закрутка:

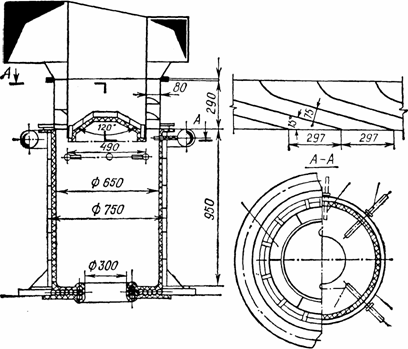

Рис.4.2. Схема камеры сгорания циклонного типа с распределенной подачей топлива и воздуха (конструкция ЭНИН). Камера относится к типу IV.

1) вихревая горелка (рис.4.1), из которой поток истекает в атмосферу, в топку или замкнутую полость. Горе­ние происходит главным обра­зом за сечением выхода вне горелки. Набор таких горелок можно использовать для под­держания огня в топке или в замкнутом объеме.

2) камера сгорания циклон­ного типа, в которой подвод воздуха осуществляется тан­генциально, а выхлоп произво­дится через отверстие в цен­тре торцевой поверхности (рис. 4.2). Горение происходит главным образом внутри цик­лона, а его стенки часто слу­жат теплообменником.

При достаточно больших значениях числа Рейнольдса и большой величине парамет­ра закрутки (Re > 1,8∙104 и S > 0,6) в обоих системах об­разуется ЦТВЗ и генерируется высокий уровень турбулентно­сти. Циклоны обычно исполь­зуются для сжигания плохо горящих материалов, таких, как бурый уголь, уголь с большой зольностью или органические отходы. Течения с сильной закруткой, приводящей к образованию рециркуляционных зон, можно создать различными способами:

· тангенциальным подводом (закручивающее устройство с аксиально-тангенциальным подводом)

· непосредственным вращением (вращающаяся труба);

· спиральным закручивающим устройством;

· эймёйденским закручивающим устройством с адаптивны­ми блоками (более подробное описание дано ниже.

При создании лопаточ­ных завихрителей в настоящее время используются профили­рованные пространственные лопатки, которые более эффективно закручивают поток. У таких лопаток передняя кромка распо­лагается навстречу набегающему потоку, и потому отрывная зона минимальна, а в результате получается более равномер­ный поток на выходе. Важной характеристикой таких лопаток является угол установки задней кромки.

Помимо параметра закрутки поток, в котором наблюдается явление распада вихря, характеризуется также числом Рейнольдса, определяющимся параметрами на выходе из сопла и его диаметром:

где Ucp — среднее значение осевой составляющей скорости,. v—кинематическая вязкость, зависящая от температуры на выходе из сопла.

При наличии в закрученном потоке прецессирующего вих­ревого ядра (ПВЯ) необходимо, согласно учитывать еще несколько параметров:
