Тепловой баланс турбоустановки.
Графически данные зависимости представлены на рисунке 8.

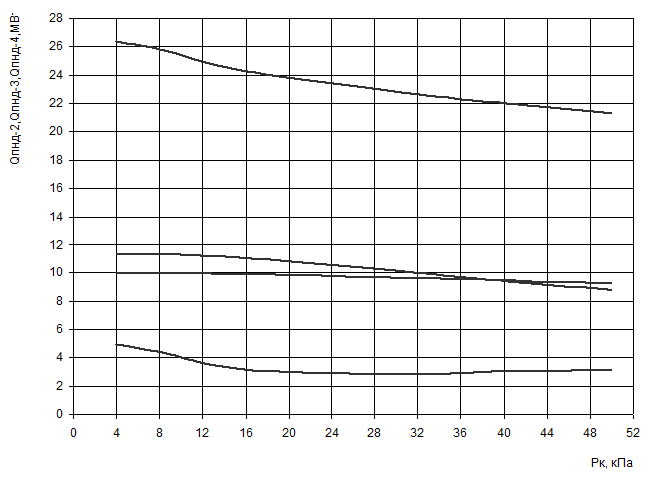

Рисунок 8 . Зависимость тепловой нагрузки подогревателей низкого давления от давления в конденсаторе.
При увеличении давления в конденсаторе увеличиваются давления пара в отборах турбины и уменьшаются расходы пара на подогреватели низкого давления, при этом расход пара из 6 отбора на ПНД-2 уменьшается быстрее, чем из 5 отбора на ПНД-3 и 4 отбора на ПНД-4. Поэтому тепловая нагрузка ПНД-2 и ПНД-3 снижается быстрее, чем тепловая нагрузка ПНД-4.
