Проанализируем зависимость тепловой нагрузки нижнего и верхнего сетевых подогревателей от давления в конденсаторе. В таблице 9 приведены значения тепловых нагрузок нижнего и верхнего сетевых подогревателей в зависимости от давления в конденсаторе.

Таблица 9.

Зависимости тепловых нагрузок НСП и ВСП от давления в конденсаторе.

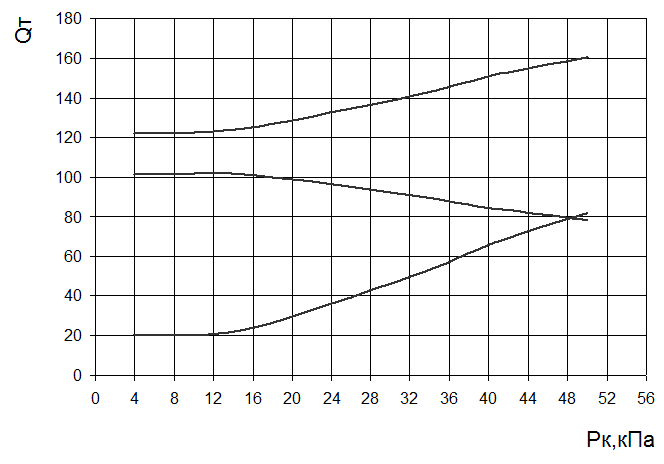

Рисунок 5. Зависимость мощности НСП и ВСП, от давления в конденсаторе.

При повышении давления в конденсаторе повышается давление в 6 и 7 отборах турбины. При этом увеличивается расход греющего пара на нижний сетевой подогреватель и уменьшается расход греющего пара на верхний сетевой подогреватель Это происходит из–за того, что снижается расход пара через цилиндр низкого давления, увеличивается расход пара через промежуточный отсек, увеличивается расход пара на нижний сетевой подогреватель из 7 отбора. При этом расход пара на верхний сетевой подогреватель из 6 отбора уменьшается. Это приводит к тому, что тепловая нагрузка нижнего сетевого подогревателя увеличивается, а тепловая нагрузка верхнего сетевого подогревателя снижается. Причём, нагрузка нижнего подогревателя растёт быстрее, чем верхнего, поэтому теплофикационная нагрузка турбоустановки растёт.
