Изменение расхода пара через ступени цилиндра низкого давления.

В таблице 4 приведены результаты расчёта величины расхода пара через ступени цилиндра низкого давления при плавном росте давления к конденсаторе от 4 кПа до 50 кПа. И по полученным данным построен график зависимости .

Таблица 4.

Расход пара через ступени ЧНД в зависимости от давления в конденсаторе.

Изготавливается на предприятии с учётом всех норм камерная диафрагма ДКС.

,кПа

4

8

16

32

40

42

44

46

48

50

,кг/с

25,74

26,304

25,65

19,184

14,918

14

13,13

12,31

11,51

10,75

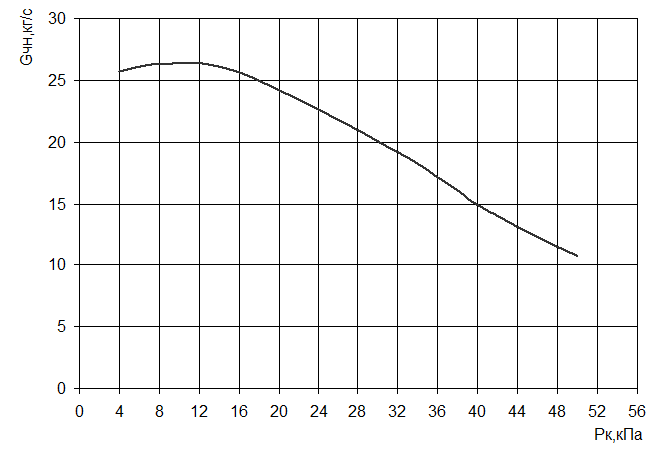

Рисунок 1. Зависимость мощности ЧНД турбины Т-100-130 от давления в конденсаторе при полностью открытой регулирующей диафрагме.

При переменном давлении пара до и после отсека турбины изменение расхода пара через отсек приближённо подчиняется формуле Стодолы – Флюгеля :

где - давление пара перед ступенью для исходного режима

- давление за ступенью для исходного режима

- температура пара перед ступенью для исходного режима

- температура пара перед ступенью для расчётного режима

- расход пара через ступень для исходного режима

- давление пара перед ступенью для расчётного режима

- давление за ступенью для расчётного режима

- расход пара через ступень для расчётного режима

Эта формула справедлива для отдельных отсеков турбины и даже для всей турбины при условии что не меняется проходное сечение отсека турбины. Отсеки цилиндра низкого давления не являются регулируемыми и в них не производиться отбор пара, регулирующая диафрагма полностью открыта. Поэтому приближённую формулу Стодолы – Флюгеля можно использовать для анализа изменения расхода пара через отсеки цилиндра низкого давления.
