Электрические станции с МГД-генераторами

Наиболее перспективным направлением в создании мощных высокоэкономичных электрических станций является непосредственное получение электрической энергии из тепловой в магнитоэлектрических генераторах. В этом случае отпадает необходимость в паровых котлах, турбинах и вращающихся генераторах и КПД таких станций может быть доведен с 40% в тепловых турбогенераторных до 60% в МГД-генераторных электростанциях. Принцип действия последних состоит в следующем. https://sportcity74.ru купить беговую дорожку housefit.

Продукты сгорания топлива-газа при высоких температурах теплопроводны, а при 3000-4000°С становятся электропроводящими. Состояние газа при такой температуре называют плазмой.

Известно, что если проводник пересекает магнитное поле, то в нем возникает электродвижущая сила (ЭДС), пропорциональная скорости движения проводника, его длине и напряженности магнитного поля. На этой основе выполнены конструкции как электрогенераторов, так и МГД-генераторов, в которых в качестве проводника используется плазма.

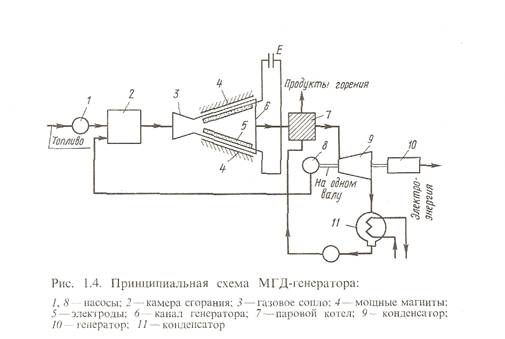

На рис. 1.4 приведена принципиальная схема МГД-генератора. Из камеры сгорания 2, куда подается топливо, и насосов 1, 8 поток раскаленных газов поступает в сопло 3, а затем в канал генератора 6. По обеим сторонам канала установлены мощные магниты 4. При движении плазмы в магнитном поле со скоростью 600-650 м/с в плазме возникает ЭДС. Ток, отдаваемый в сеть, снимается электродами 5.

Для использования тепловой энергии горячего газа, который охлаждается в канале МГД-генератора с 2500-3000 до 2000°С, газ направляют в котел 7, который питает паровую турбину 9 с конденсатором 11 и насосом 8. На валу турбины находится генератор 10. Такое сочетание МГД-генератора с паротурбинной установкой дает возможность довести КПД станции до 60%.
