Согласно проведенным исследованиям турбина за время своего существования проходит следующую совокупность этапов жизненного цикла : маркетинговые исследования, составление технического задания, проектирование, технологическая подготовка производства, изготовление, поставка, эксплуатация, ремонт, утилизация. В производстве турбин и турбинного оборудования можно выделить две основные особенности: во-первых, турбинный завод является основным участником жизненного цикла описываемого оборудования практически на протяжении всего его существования, во-вторых, жизненный цикл турбины отличается большой продолжительностью этапа эксплуатации, а также других, постпроизводственных этапов жизненного цикла. На первом этапе разработки системы непрерывной информационной поддержки жизненного цикла турбин и турбинного оборудования необходимо создание единого информационного пространства в рамках турбинного завода.

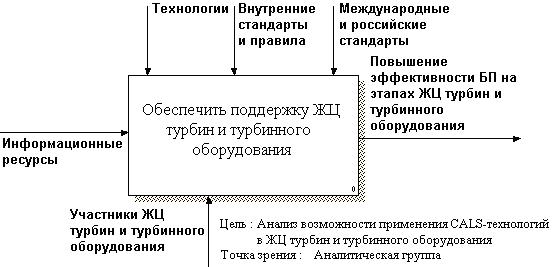

Ключевым принципом CALS-технологий является отображение реальных бизнес-процессов на виртуальную информационную среду, где эти процессы реализуются в виде компьютерных систем, а информация существует только в электронном виде. На рисунке 6 представлен верхний уровень функциональной модели (контекстная диаграмма) проекта "Применение CALS-технологий в жизненном цикле турбин и турбинного оборудования".

Рисунок 6 - Концептуальная модель системы. Верхний уровень функциональной модели (контекстная диаграмма) проекта "Применение CALS-технологий в жизненном цикле турбин и турбинного оборудования".

Целью построения данной функциональной модели является анализ возможности и путей применения концепции CALS в жизненном цикле турбин и турбинного оборудования.

Согласно стандарту на контекстной диаграмме концептуальная модель представлена в виде единственной работы (функции) - "Обеспечить поддержку жизненного цикла турбин и турбинного оборудования". Основным результатом выполнения этой работы является повышение эффективности бизнес-процессов на всех этапах жизненного цикла турбин и турбинного оборудования (стрелка выхода). Исполнителями (механизмами) этой работы являются все участники жизненного цикла турбин и турбинного оборудования, в первую очередь - маркетинговые, проектные и производственные подразделения турбинного завода, транспортная и монтажная организация, электрическая станция и ремонтное предприятие. Для получения требуемого результата работы используются информационные ресурсы участников жизненного цикла турбин и турбинного оборудования (стрелка входа). В качестве управляющих воздействий в модели рассматриваются международные и российские стандарты; внутренние стандарты и правила; информационные технологии, лежащие в основе обеспечения связи и взаимодействия участников жизненного цикла турбин и турбинного оборудования.

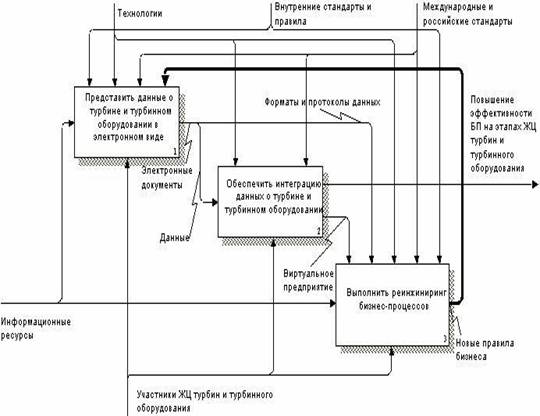

Первая декомпозиция описываемой модели представлена на рисунке 7.

Рисунок 7 - Концептуальная модель системы. Первая декомпозиция.

В качестве основных работ приняты три функции:

1. представление данных о турбинах и турбинном оборудования в электронном виде. В качестве данных мы рассматриваем информационные объекты, которые порождаются на всех этапах жизненного цикла турбин и турбинного оборудования: от маркетинговых исследований до утилизации турбин и оборудования. Данная функция является первым этапом создания единого информационного пространства для предприятий-участников жизненного цикла турбин и турбинного оборудования;

2. интеграция данных о турбинах и турбинном оборудовании в рамках единого информационного пространства. Основным содержанием этой работы является выбор и согласование протоколов связи между предприятиями-участниками жизненного цикла турбин и турбинного оборудования, выбор и согласование единой технологии взаимодействия прикладных компонентов, создание единой модели данных и создание в этих условиях виртуального предприятия, которое обеспечит объединение затрат, навыков и доступ на глобальные рынки всех участников. Именно виртуальное предприятие может обеспечить потребителей тепловой и электрической энергии конкурентоспособными турбинами, соответствующими современным требованиям рентабельности, надежности и эффективности;

3. реинжиниринг бизнес-процессов жизненного цикла турбин и турбинного оборудования. Реинжинирингом является изменение структуры бизнес-процессов жизненного цикла турбин и турбинного оборудования на всех этапах.
