Клиновым называют разъемное соединение, затягиваемое или регулируемое с помощью клина. Типичным примером клинового соеди­нения является соединение стержня со втулкой. Со­единение обычно затягивают, забивая клин или перемещая его посредством винта.

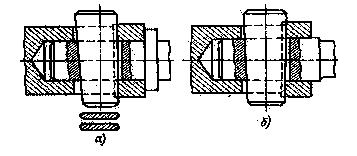

Рисунок 6 – Клиновые соединения стержня со втулкой

Достоинства клинового соединения: 1) бы­строта сборки и разборки; 2) возмжность создания больших сил затяжки и возможность восприятия больших нагрузок; 3) относитель­ная простота конструкции.

По назначению клиновые соединения раз­деляют на: 1) силовые, предназначенные для прочного скрепления деталей; 2) установочные, предназначенные для установки и регулирова­ния требуемого взаимного положения деталей.

Силовые соединения применяют для постоян­ного скрепления при редких разборках в маши­нах и при частой сборке и разборке в приспособ­лениях для обработки деталей на станках и в сборных литейных моделях.

Большинство силовых клиновых соединений выполняют с предварительным натягом: клином создается внутренняя сила, действующая и при отсутствии внешней нагрузки. Установочные клиновые соединения обычно выполняют без предварительного натяга с силовым замыкани­ем, преимущественно нагрузкой от сил тяжести.

В клиновых соединениях применяют почти исключительно односкосные клинья. Рабочие по­верхности клиньев выполняют цилиндрически­ми или плоскими с фасками. В крепежных клиновых соединениях уклоны выбирают из условия самоторможения равными 1:100, 1:50, в часто затягиваемых и установоч­ных клиньях - 1:20, 1: 10, 1:4.

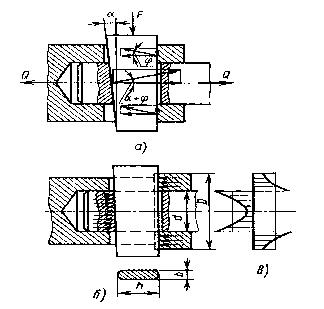

Рисунок 7 – Расчётные схемы клинового соединения

Примерные соотношения размеров клиньев в соединении стержня диаметром d со втулкой:

толщина клина (из условия равнопрочности стержня на растяжение и на смятие клином) b=(0,25?0,3)d; высота сечения клина h≥2,5b.

При забивании и выбивании клина (в соответстивии с рисунком 7), а суммарные силы на рабочих гранях кли­на наклонены к нормалям на угол трения ц в сто­рону, обратную перемещению клина. Обозначим силу забивания клина через F, а силу, развиваемую на стержне,- через Q. В устано­вочных клиновых соединениях она равна полез­ной внешней нагрузке Q=Qвн. В соединениях с предварительным натягом по условию, что после приложения внешней нагрузки в соедине­нии сохраняется натяг, расчетная сила в стер­жне Q=(1,25?1,5)Qвн. Согласно условию равновесия клина в направлении его оси мож­но записать F=Q[tg(б+ц)+tgц].

Сила выбивания клина

Самоторможение определяется условием, что сила F1 больше или равна нулю. Полагая в пре­дыдущем уравнении F1≥0, получаем

, отсюда б≤2ц.

Таким образом, угол односкосного клина или сумма углов сторон (угол заострения) дву­скосного клина должны быть меньше двойного угла трения на рабочих гранях.

Расчетный коэффициент трения обычно принимают равным 0,1; тогда ц≈5°45'. Однако при пластичном смазочном материале и чистых поверхностях коэффициент трения может сни­жаться до 0,04. Наоборот, при сухих обезжи­ренных поверхностях коэффициент трения возрастает до 0,2?0,3 и более. В крепежных клиновых соединениях обеспечивается значи­тельный запас самоторможения. При уклонах, меньших 1:25, и постоянной нагрузке нет не­обходимости в специальных стопорных уст­ройствах, предохраняющих соединения от самопроизвольного ослабления. В остальных случаях клинья специально закрепляют.

При расчёте клина предпологают, что давление по поверхности контакта распределяется равномерно (рисунок 7, б). В действительности распределение давления особенно при больших нагрузках более благоприятно для прочности клина на изгиб (рисунок 7, в).
