Заклепочные соединения

Рисунок 3 – Стандартные стальные заклёпки

Для увеличения ресурса заклепочных соединений создают радиальный натяг, ре­сурс при этом увеличивается в 2?4 раза.

Для крепления лопаток некоторых паро­вых и газовых турбин применяют заклепки, устанавливаемые под развертку и рабо­тающие в основном на сдвиг.

Наиболее отработаны конструкции, ти­паж и технология заклепочных соединений в авиационной промышленности.

Кроме традиционных заклепок приме­няют:

1) заклепки из стержней с одно­временным расклепыванием обеих головок и образованием гаран­тированного натяга по цилиндрической по­верхности;

2) заклепки с потайной головкой и компенсатором - местной выпук­лостью на головке, деформируемой приклепке и уплотняющей контакт головки;

3) заклепки для швов с односто­ронним подходом и с сердечни­ком, который при осевом пере­мещении распирает заклепку, образуя замыкающую головку, а потом обрывается и фрезеруется для обеспечения гладкой поверхности;

5,3

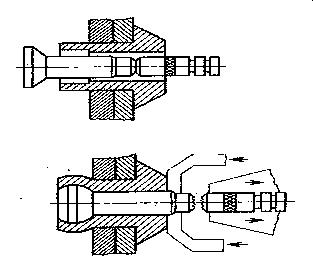

Рисунок 4 – Стержневые заклёпки для односторонней клёпки

4) взрывная заклепка того же на­значения, у которой замыкающая головка образуется в результате взрыва вещества, заложенного в отверстие заклепки; взрыв вызывается нагревом закладной головки и стержня;

5) болт-заклепка в виде стержня, устанавливаемого с натягом, и высокой шайбы; при установке болта гайку обжимают на стержне, имеющем в этом месте кольцевые канавки; потом хвос­товую часть стержня обрывают;

6) заклепка с большим сопро­тивлением сдвигу в виде твердой пустотелой заклепки с потайной головкой, притягиваемой винтом.

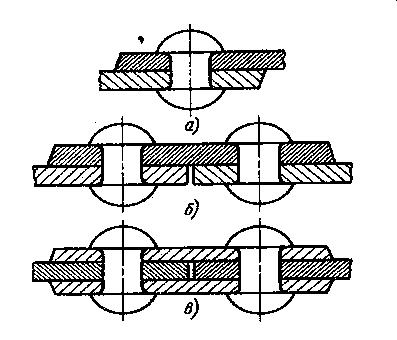

Заклепочные соединения по конструкции разделяют на соединения внахлестку (в соответстивии с рисунком 5, а), соединения с одной накладкой (в соответстивии с рисунком 5, б) и соединения с двумя наклад­ками (в соответстивии с рисунком 5, в).

5,5

Рисунок 5 – Основные типы заклёпочных соединений

Заклепочные соединения применяют так­же для деталей машин общего назначения, например для крепления венцов зубчатых колес к ступицам, лопаток в турбинах, противовесов коленчатых валов, тормоз­ных лент и обкладок, для соединения дета­лей рам и колес автомобилей и т. д.

При конструировании рекомендуется придерживаться следующих правил:

1) в элементах, работающих на растя­жение или сжатие для уменьшения их из­гиба, заклепки следует располагать воз­можно ближе к оси, проходящей через центр массы сечений, или симметрично от­носительно этой оси;

2) в каждом соединении для устранения возможности относительного поворота со­единяемых деталей желательно использо­вать не менее двух заклепок;

3) заклепки по возможности следует размещать таким образом, чтобы соеди­няемые элементы ослаблялись меньше и их материал использовался более полно, т. е. следует предпочитать шахматное располо­жение рядному.

Расчет заклепочных соединений.

В со­ответствии с обычными условиями работы заклепочных соединений основными на­грузками для них являются продольные силы, стремящиеся сдвинуть соединяемые детали одну относительно другой. В плотном и точном соединениях необхо­димо, чтобы вся внешняя нагрузка во из­бежание местных сдвигов воспринималась силами трения.
