Рис. 2.3 – Апертурная решётка.

Следует подчеркнуть две особенности, присущие мониторам с апертурной решеткой. Во-первых, они плоские как минимум в вертикальном направлении, во-вторых, на экранах таких мониторов всегда присутствуют одна или две (в зависимости от размера диагонали монитора) горизонтальные тонкие линии. Это не дефект изображения, а тень от горизонтальной проволоки, поддерживающей и стабилизирующей вертикальные струны.

Как попытку совместить лучшие качества теневой маски и апертурной решетки, можно воспринимать технологию щелевой маски (Slot Mask). Нельзя сказать, что это удалось полностью, но ЭЛТ с щелевой маской по яркости и сочности цветов приближаются к трубкам с апертурной решеткой, а по четкости не уступают традиционным изделиям с теневой маской. Щелевая маска (рис. 2.4) содержит отверстия прямоугольной (или овальной) формы. Напротив них располагаются элементы люминофора, также имеющие прямоугольную (или овальную) форму.

Расстояние по горизонтали между элементами люминофора одного цвета — щелевой шаг (Slot Pitch). Как и во всех остальных случаях, чем меньше его значение, тем выше качество изображения. У современных мониторов оно колеблется от 0,21 до 0,27 мм. Мониторы, использующие ЭЛТ с щелевой маской — оптимальное решение для задач компьютерного моделирования (CAD/CAM-приложения) и работы с текстом.

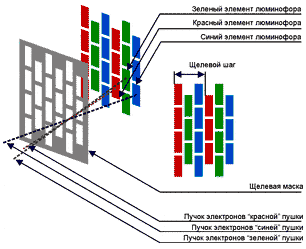

Рис. 2.4 – Щелевая маска.

Здесь важно сделать одно замечание. Нельзя напрямую сравнивать размер шага для ЭЛТ разных типов: шаг точки (в случае теневой маски) измеряется по диагонали, а шаг апертурной решетки и шаг щелевой маски — по горизонтали. Следовательно, при одинаковом шаге (именно его так любят указывать производители) трубка с теневой маской имеет примерно в 1,1…1,2 раза большую плотность элементов люминофора.

Плоские электронно-лучевые трубки.

В последние несколько лет все большее распространение получают ЭЛТ с плоским экраном. Основное их преимущество — минимизация геометрических искажений изображения.

Существуют два подхода при проектировании мониторов с плоским экраном. В первом случае плоской является только наружная поверхность экрана ЭЛТ. Плюсы такого решения — простота схем управления (нет практически никаких отличий от обычных мониторов), минусы — визуальные эффекты (кажется, что изображение вогнуто, ведь экран фактически — линза).

Второй подход подразумевает, что плоскими являются как наружная, так и внутренняя поверхности экрана. При этом полностью отсутствует эффект линзы, но появляются другие проблемы: пучок электронов при сканировании строки проходит разное расстояние (по краям экрана больше, нежели в центре), да и его падение осуществляется под разными углами.

Частично это решается усложнением схем управления, но все равно четкость изображения по краям (особенно в углах экрана) несколько хуже, чем в центре. Тем не менее, в подавляющем большинстве современных плоских мониторов применяется именно этот тип ЭЛТ. Если говорить об использовании того или иного типа маски, то следует отметить, что разные производители создают свои изделия с привлечением различных решений.
